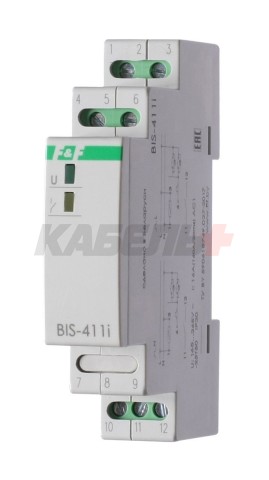

Реле импульсное BIS-411i предназначено для управления освещением, в том числе LED, ESL и GDL лампами, или иной нагрузкой из нескольких мест при помощи параллельно соединенных выключателей без фиксации.
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой.
Реализована функция сохранения памяти состояния контактов (замкнуты или разомкнуты) при отключении реле от сети питания.
Технические характеристики
Напряжение питания, В | 165...265 AC |
Макисмальный коммутируемый ток, А | 16 (120А/20мс) AС-1 |
Устойчивость к импульсным токам (подключение LED, ESL, GDL ламп) | да |
Контакт | 1NO |
Напряжение управления, В | 185...265 AC |
Ток управления, мА | <5 |
Память состояния контактов | да |
Индикация включения питания | зеленый светодиод |
Индикация включения нагрузки | желтый светодиод |
Потребляемая мощность, Вт | 0,6 |
Диапазон рабочих температур, С | -25...+50 |
Степень защиты | IP20 |
Коммутационная износостойкость, цикл | >100000 |
Степень загрязнения среды | 2 |
Категория перенапряжения | III |
Подключение | винтовые зажимы 2,5 мм² |
Момент затяжки винтового соединения, Нм | 0,4 |
Тип корпуса | 1S |
Габариты (ШхВхГ), мм | 18х90х65 |
Масса, кг | 0,062 |
Монтаж | на DIN- рейке 35 мм |
Срок службы, лет | 10 |
Гарантийный срок, лет | 2 |
Комплект поставки:
Реле BIS-411i- 1 шт.
Руководство по эксплуатации- 1 шт.
Упаковка.
Характеристики
Бренд |
F&F (PL) |
Гарантия |
2 года |
Количество полюсов |
1 |
Тип устройства |
реле импульсное |
Номинальный ток, А |
16 |
Отключающая способность, кА |
Нет |
Количество модулей |
1 |
Разъем для подключения шины типа Fork |
Нет |
Встроенная возможность опломбирования |
Нет |
Максимальное сечение подключаемого провода, мм² |
2,5 |
Характеристика срабатывания эл.магн. расцепителя |
Нет |
Номинальный отключающий дифференциальный ток, mA |
Нет |
Подключение питания снизу |
Нет |
