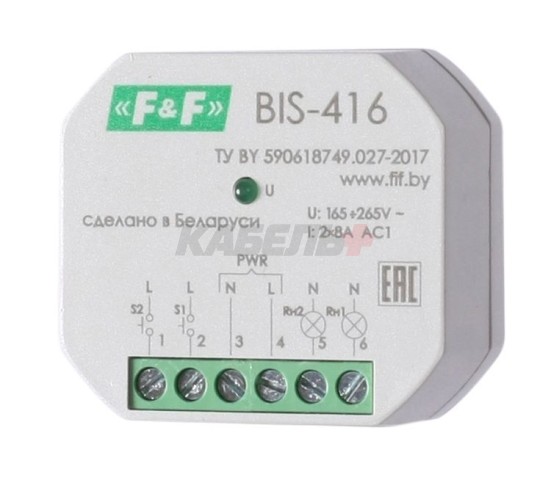

Реле импульсное BIS-416 предназначено для управления двумя нагрузками по двум независимым управляющим входам, включение /выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.
Включение, либо выключение нагрузок осуществляется подачей электрического импульса на входы управления реле. Замыканием по входу S1, S2 любого из выключателей кнопочного типа, параллельно соединенных между собой, осуществляется независимое управление соответствующими нагрузками Rн1, Rн2.
Технические характеристики
| Напряжение питания, В | 165...265 AC |
| Максимальный коммутируемый ток, А | 2х8 AС-1 |
| Контакт | 2NO |
| Ток управления, мА | <5 |
| Напряжение управления, В | 185...265AC |
| Память состояния контактов | нет |
| Индикация включения питания | зеленый светодиод |
| Потребляемая мощность, Вт | 0,6 |
| Диапазон рабочих температур, С | -25...+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, цикл | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы 2,5 мм² |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | PDTN |
| Габариты (ШхВхГ), мм | 48х34х20 |
| Масса, кг | 0,038 |
| Монтаж | монтажная коробка Ø60 мм |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
Комплект поставки:
Реле BIS-416- 1шт.
Руководство по эксплуатации- 1 шт.
Упаковка
Характеристики
| Бренд |
F&F (PL) |
| Гарантия |
2 года |
| Количество полюсов |
2 |
| Тип устройства |
реле импульсное |
| Кратность продажи |
1 |
| Номинальный ток, А |
8 |
| Отключающая способность, кА |
Нет |
| Количество модулей |
Нет |
| Разъем для подключения шины типа Fork |
Нет |
| Встроенная возможность опломбирования |
Нет |
| Максимальное сечение подключаемого провода, мм² |
2,5 |
| Характеристика срабатывания эл.магн. расцепителя |
Нет |
| Номинальный отключающий дифференциальный ток, mA |
Нет |
| Подключение питания снизу |
Нет |
| В наличии |
Нет |
| Раздел |
3855 |
