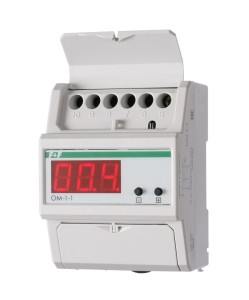

Ограничитель мощность используется для контроля мощности в однофазной сети переменного тока, потребляемой электрооборудованием. Обеспечивает отключение нагрузки от сети питания при превышении установленного значения мощности, а также при повышении, либо понижении напряжения в питающей сети.
Применяется в однофазных сетях переменного тока для защиты электропроводки, электрооборудования и т.п. от превышения потребления электроэнергии выше установленного максимального значения мощности, ограничение потребления электроэнергии в целях несанкционированного подключения посторонних потребителей к питающей сети.
Особенности:
- диапазон контролируемой мощности 1,5…18 кВт/кВА;
- функция выбора измерения активной, либо полной мощности;
- защита нагрузки от пониженного и повышенного напряжения;
- режим ускоренного отключения, не более 0,2 сек, при коротком замыкании в нагрузке;
- функция счетчика количества отключений нагрузки с блокировкой исполнительного реле при превышении количества отключений;
- LED индикатор отображения величины текущей мгновенной мощности (активной или полной), параметров напряжения, тока, косинуса φ, аварийных режимов работы;
- контакт 1NO, 75 А.
Принцип работы
Ограничитель мощности контролирует величину напряжения и тока, вычисляет потребляемое нагрузкой (активная (кВт) или полная (кВА)) действующее значение мощности с отображением на LED индикаторе. Если напряжение находится в заданном диапазоне и мощность не превышает установленное значение, замкнуты контакты 1-4 реле, нагрузка подключена с сети питания. При превышении потребляемой мощности, а также при повышении, либо понижении напряжения в питающей сети, контакты 1-4 реле размыкаются, нагрузка отключается. Мощность, время отключения, повторного включения и количество отключений нагрузки до блокировки реле управления нагрузкой, а также величина минимального и максимального порогов напряжения отключения устанавливаются потребителем при настройке реле.
Технические характеристики
| Напряжение питания, В/Гц | 50...450/50 |
| Максимальный коммутируемый ток, А | 75 AC-1/250 |
| Контакт | 1NO |
| Диапазон контролируемой мощности, кВт | 1,5...1,8 |
| Время задержки откл. при превышении мощности | 1 с...5 мин |
| Время задержки отключения при КЗ в нагрузке, с | 0,2 |
| Время повторного включения | 2 с...9 мин 59 с |
| Диапазон уставок напряжений (нижний порог/верхний порог), В | 130...210/230...270 |
| Время повторного включения при превышении порога напряжения | 2 с...9 мин 59 с |
| Значение счетчика отключения нагрузки | 0...250 |
| Погрешность измерения тока в диапазоне 6-75 А, % | < 3 |
| Погрешность измерения напряжения, % | 2 |
| Диапазон рабочих температур, °С | -25...+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | 100000 |
| Степень загрязнения среды | 2 |
| Категория напряжения | III |
| Потребляемая мощность, Вт | 1 |
| Габариты (ШхВхГ), мм | 75х100х66 |
| Подключение | винтовые зажимы 25 мм² |
| Момент затяжки винтового соединения, Нм | 1,2 |
| Тип корпуса | 4,5S |
| Монтаж | на DIN- рейку 35 мм |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
Производители могут изменять внешний вид, характеристики и комплектацию товара без предварительного уведомления продавцов и потребителей. Пожалуйста, отнеситесь с пониманием к этому факту. Мы заранее приносим извинения за возможные неточности в описании и фотографиях товара. Будем признательны за ваши замечания — это поможет сделать наш каталог еще точнее!
