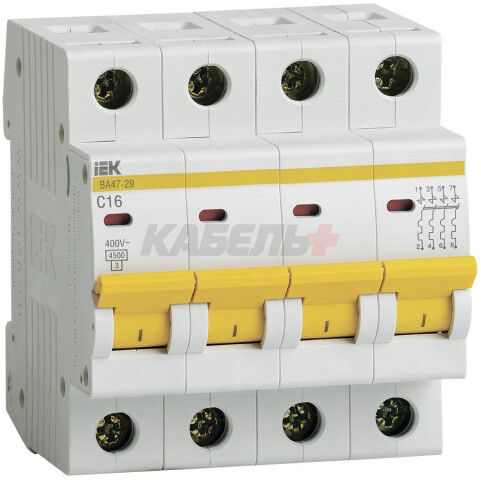

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Технические характеристики
Номин ток, А
16.0
Количество полюсов
4
Номин импульсное выдерживаемое напряжение, кВ
4
Характеристика срабатывания - кривая тока
C
Тип напряжения
Перемен./постоян. (AC/DC)
Номин раб напряжение, В
400
Номин напряжение постоян тока - DC, В
≤ 48
Тип расцепителя
Тепловой, электромагнитный
Потери энергии, Вт
14.0
Отключающая способность по EN 60898, кА
4,5
Количество силовых полюсов
EV000070
Частота, Гц
50
Время срабатывания расцепителя в зоне КЗ tm, с
0,1
Наличие дифференциального расцепителя
Нет
Сфера применения
IEK_V0000013
Ширина по количеству модульных расстояний
4
Наличие электронного расцепителя
Нет
Тип подключения
Винтовое соединение
Тип монтажной рейки
IEK_V0000022
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА
4.5
Климатическое исполнение
УХЛ4
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА
4.5
Тип монтажа
EV004369
Макс сечение входящего кабеля, мм²
25
Класс токоограничения
3
Возможна дополнит комплектация
Да
Степень защиты - IP
IP20
Наличие взрывозащиты
IEK_V0000020
Общ количество полюсов
4
Подходит для защитного выкл двигателя
Да
Количество защищенных полюсов
4
Монтажная глубина - ниши, мм
73,6
Наличие электромагнитного расцепителя
Да
Наличие теплового расцепителя
Да
Частота, Гц
50
Номинальный ток, А
16
