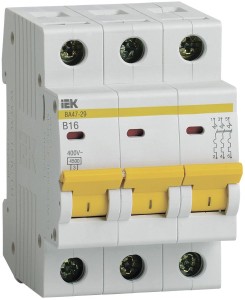

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Технические характеристики
Номин ток, А
16.0
Количество полюсов
3
Номин импульсное выдерживаемое напряжение, кВ
4
Характеристика срабатывания - кривая тока
B
Тип напряжения
Перемен./постоян. (AC/DC)
Номин раб напряжение, В
400
Номин напряжение постоян тока - DC, В
≤ 48
Тип расцепителя
Тепловой, электромагнитный
Потери энергии, Вт
10.5
Монтажная глубина - ниши, мм
73,6
Степень защиты - IP
IP20
Климатическое исполнение
УХЛ4
Сфера применения
IEK_V0000013
Время срабатывания расцепителя в зоне КЗ tm, с
0,1
Наличие электромагнитного расцепителя
Да
Тип монтажа
EV004369
Класс токоограничения
3
Наличие взрывозащиты
IEK_V0000020
Тип монтажной рейки
IEK_V0000022
Наличие теплового расцепителя
Да
Количество силовых полюсов
EV000069
Тип подключения
Винтовое соединение
Подходит для защитного выкл двигателя
Нет
Отключающая способность по EN 60898, кА
4,5
Общ количество полюсов
3
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА
4.5
Наличие электронного расцепителя
Нет
Ширина по количеству модульных расстояний
3
Количество защищенных полюсов
3
Возможна дополнит комплектация
Да
Наличие дифференциального расцепителя
Нет
Макс сечение входящего кабеля, мм²
25
Частота, Гц
50
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА
4.5
Частота, Гц
50
Номинальный ток, А
16
