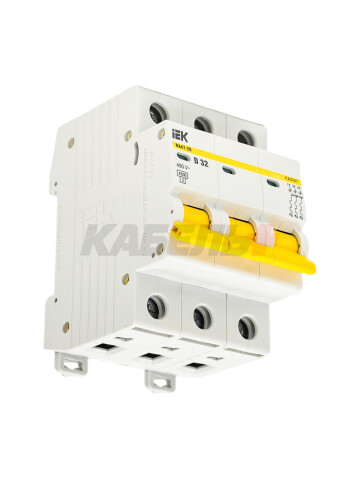

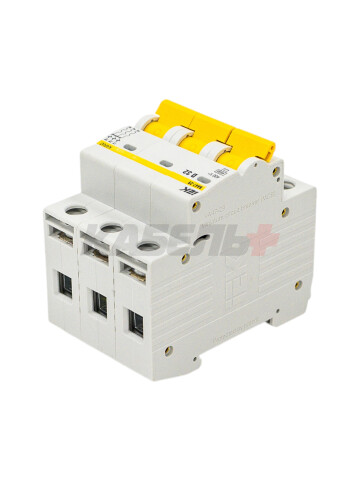

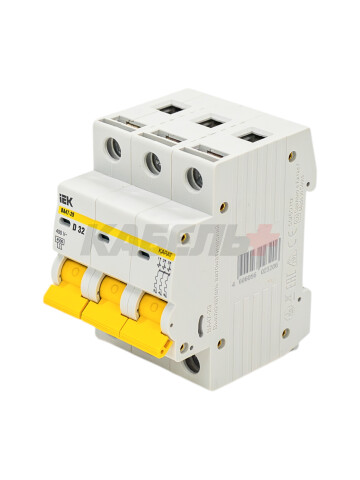

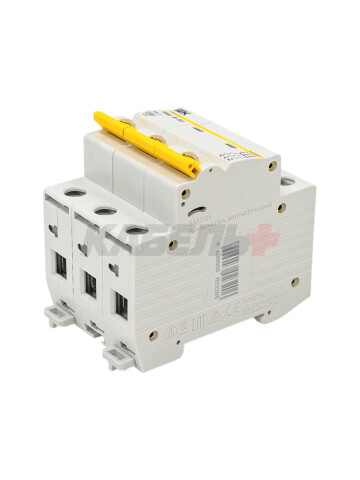

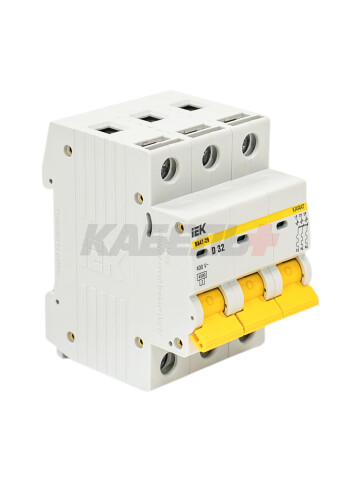

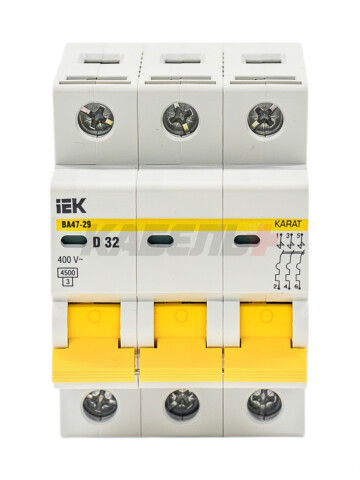

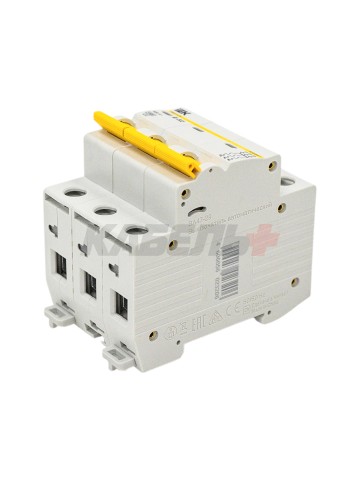

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку:
– электроприборы, освещение – выключатели с характеристикой В,
– двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C,
– двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D.
Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.
Преимущества:
1. Два типа защиты от перегрузки и короткого замыкания.
2. Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- контакт состояния КС47;
- контакт состояния КСВ47;
- расцепитель минимального напряжения РММ47;
- расцепитель независимый РН47.
3. Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания
4. Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
5. Наличие индикатора положения контактов
6. Широкий диапазон рабочих температур от -40 до +50 °С.
7. Новый эргономичный дизайн рукоятки включения/выключения
8. Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Технические характеристики
Количество полюсов | 3 |
Номинальный ток | 32 А |
Характеристика срабатывания - кривая тока | D |
Номинальное рабочее напряжение | 400 В |
Отключающая способность по EN 60898 | 4,5 кА |
Ширина по количеству модульных расстояний | 3 |
Макс сечение входящего кабеля | 25 мм² |
Номин напряжение постоян тока - DC | ≤48 В |
Номин импульсное выдерживаемое напряжение | 4 кВ |
Класс токоограничения | 3 |
Частота | 50 Гц |
Степень защиты - IP | IP20 |
Тип монтажа | на DIN-рейку |
Климатическое исполнение | УХЛ4 |
Тип расцепителя | тепловой, электромагнитный |
Сфера применения | промышленное и бытовое |
Монтажная глубина ниши | 73,6 мм |
Тип подключения | винтовое соединение |
Срок службы, лет | 15 |
Гарантийный срок, лет | 10 |
