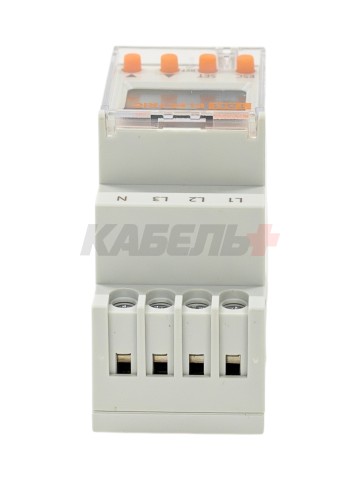

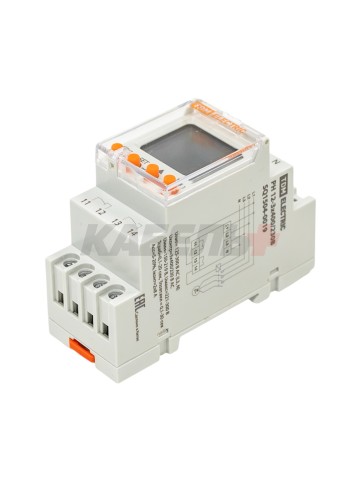

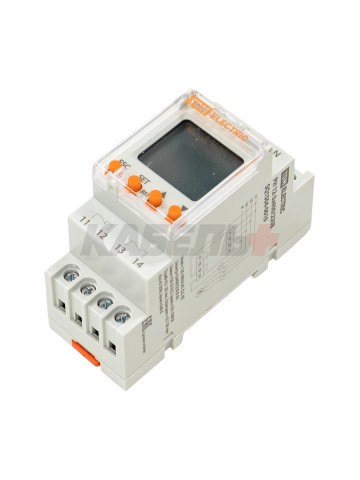

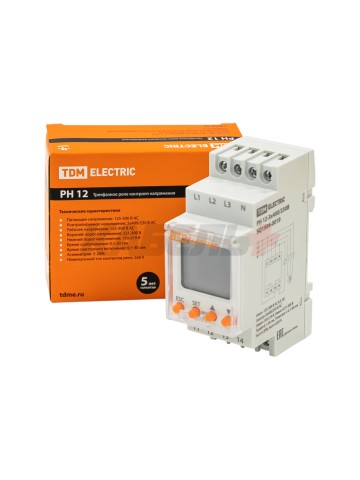

Реле напряжения для защиты электрооборудования, питаемого трехфазной сетью в случаях:
-повышения напряжения сети,
-падения напряжения сети,
-нарушения чередования фаз,
-пропадания одной и более фаз,
-асимметрии фаз.
Применение:
Защита трехфазного электрооборудования от недопустимых параметров электрической сети.
Конструкция:

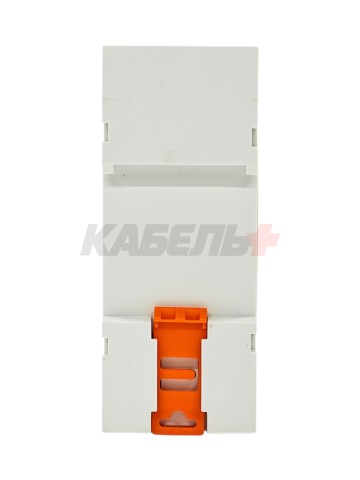

-Реле устанавливаются на DIN-рейку шириной 35 мм,
-Имеются исполнения для трехфазных трех- и четырехпроводных сетей,
-Реле (кроме РН 12) имеют 4 индикатора, отображающих различные аварийные ситуации;
-Реле (кроме РН 12) имеет на лицевой панели от 0 до 4 регуляторов, устанавливающие верхние и нижние пороги напряжения, время срабатывания и значение асимметрии.

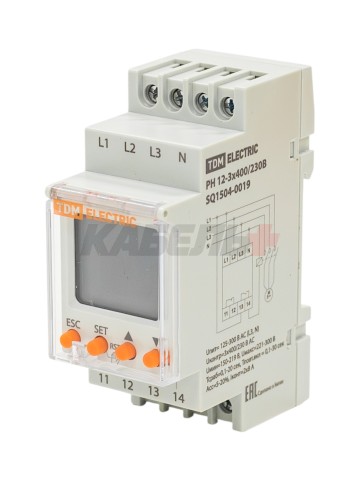

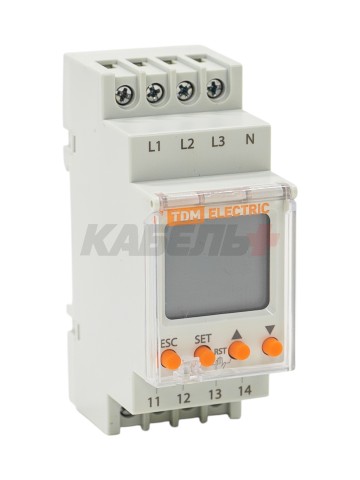

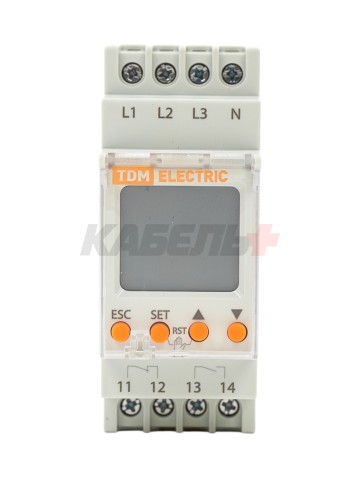

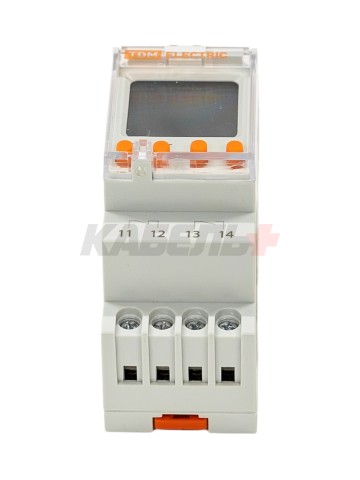

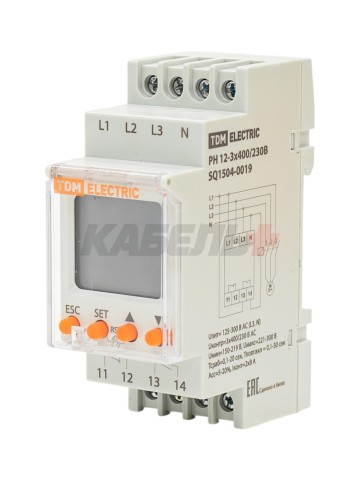

-Реле РН 12 имеет LCD-дисплей, отображающий фактические фазные L1-N, L2-N, L3-N напряжения сети.
-В реле РН 12 имеется возможность пломбировки лицевой панели.
Преимущества:
1. Реле РН – европейская серия в двухмодульном исполнении, изготовленная на современной элементной базе,
2. Реле имеют высокую точность измерения напряжения с погрешностью менее 1%,
3. Наличие кварцевого стабилизатора обеспечивает высокую стабильность работы во всем диапазоне рабочих температур,
4. Широкий ассортимент реле серии РН позволяет потребителю подобрать устройство нужного функционала без переплаты на лишние функции,
5. Аналоги – специализированные производители релейного и защитного оборудования, которые имеют более высокие ценовые предложения.
6. Реле РН 12 имеет 2 пары контактов: 1 нр + 1 нз, что позволяет использовать его в схемах АВР для независимого питания контакторов.
7. РН 12 – имеется возможность пломбировки защитной крышки.
8. РН 12 – дисплей подсвечивается, можно снимать показания в темное время суток.
9. РН 12 – гибкость настроек, подключение/ отключение/ настройка большого количества функций.
Технические характеристики
| Производитель | TDM ELECTRIC |
| Напряжение питания | 3х380/220В АС |
| Номинальная частота | 50 Гц |
| Номинальный ток контактов реле | 2*8 А |
| Верхний порог напряжения, В | OFF/221/300 (регулируется) |
| Нижний порог напряжения, В | OFF/150-219 (регулируется) |
| Гистерезис, В | 5 |
| Время срабатывания при повышении напряжения | 0.1-20 (регулируется) |
| Время срабатывания при понижении напряжения | 0,1-20 (регулируется) |
| Степень защиты | IP20 |
| Потребляемая мощность, не более | 3 Вт |
| Механическая износостойкость, циклов | 1 000 000 |
| Электрическая износостойкость, циклов | 100 000 |
| Тип контакта | 1 нр (нормально разомкнутый)+1 нз (нормально замкнутый) |
| Способ монтажа | DIN-рейка |
Характеристики
| Бренд |
TDM ELECTRIC |
| Гарантия |
5 лет |
| Количество полюсов |
3 |
| Тип устройства |
Реле |
| Кратность продажи |
1 |
| Номинальный ток, А |
8 |
| Отключающая способность, кА |
Нет |
| Количество модулей |
2 |
| Разъем для подключения шины типа Fork |
Нет |
| Встроенная возможность опломбирования |
Нет |
| Характеристика срабатывания эл.магн. расцепителя |
Нет |
| Номинальный отключающий дифференциальный ток, mA |
Нет |
| Подключение питания снизу |
Нет |
| В наличии |
Да |
| Раздел |
3855 |
