Назначение:
Для контроля уровня напряжения в однофазных сетях переменного тока 220 В 50 Гц и защитного отключения нагрузки в случае падения или повышения напряжения электрической сети сверх допустимого значения.
Применение:
Защита однофазного электрооборудования от повышенного и пониженного напряжения сети.
Конструкция:
-Реле РН 1 имеют 3 индикатора, отображающих рабочий режим, а также срабатывание по верхнему и нижнему напряжению.
-Реле РН 1 имеет на лицевой панели 3 регулятора, устанавливающие верхние и нижние пороги напряжения и время срабатывания.

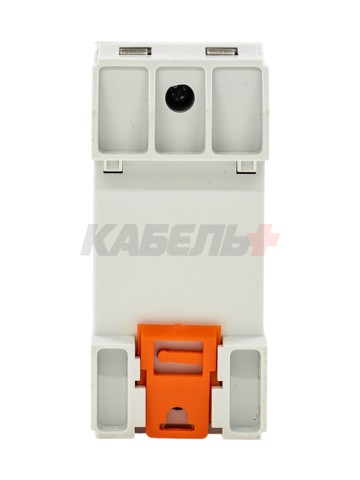

-Реле устанавливаются на DIN-рейку шириной 35 мм.
-Реле РН 1 имеет ширину в 1 модуль, что позволяет экономить место в щитке.

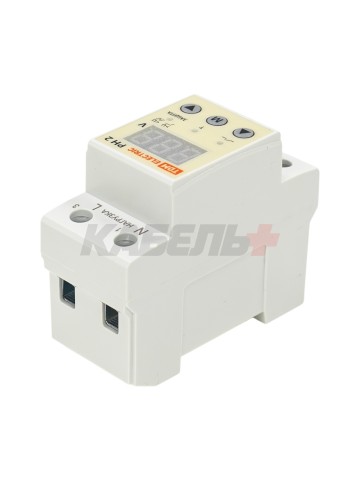

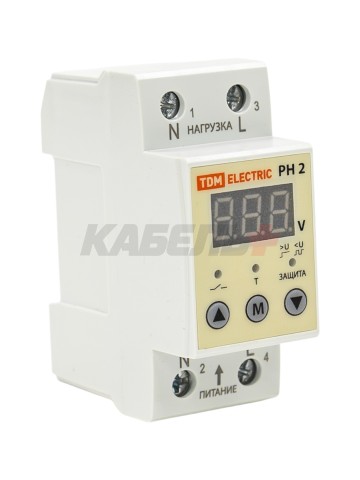

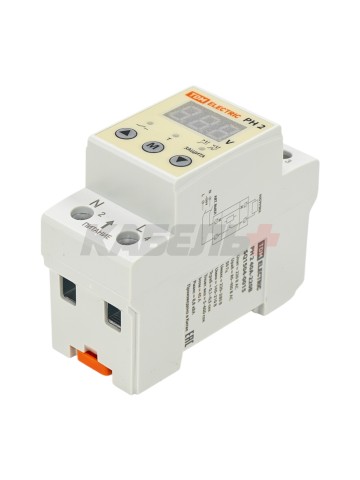

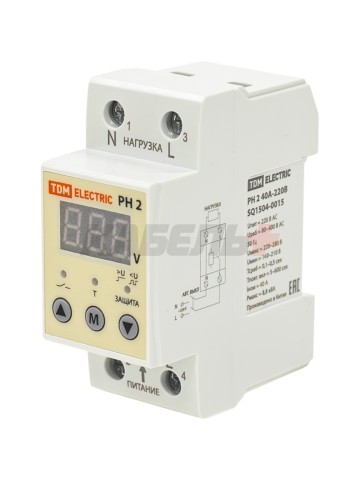

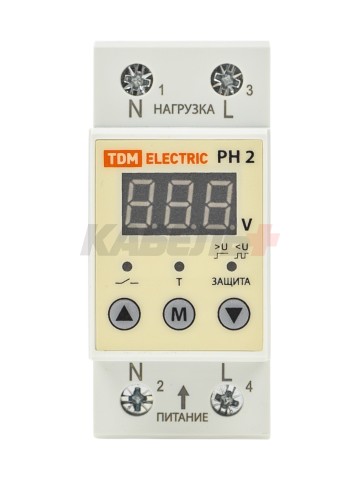

-Программирование реле РН 2 осуществляется при помощи кнопок на лицевой панели и LED-дисплея.
Преимущества:
1. Реле РН-1, РН 2 – европейская серия в одномодульном исполнении, изготовленная на современной элементной базе,
2. Реле имеют высокую точность измерения напряжения с погрешностью менее 1%,
3. Наличие кварцевого стабилизатора обеспечивает высокую стабильность работы во всем диапазоне рабочих температур,
4. Исполнение в одном модуле (РН 1) позволяет экономить место в щитке.
5. Реле РН 2 имеют дисплеи, отображающие текущее напряжение сети.
6. РН 2 - прямое подключение нагрузки до 63А.
Технические характеристики
| Производитель | TDM ELECTRIC |
| Питающие напряжение | 220 AC |
| Номинальная частота | 50 Гц |
| Номинальный ток контактов реле | 40 А |
| Максимальная мощность, кВа | 8,8 |
| Погрешность измерения напряжения сети | <1% |
| Время старта/повторного включения, Тповт.вкл., сек | 5-600 (регулируется) |
| Диапазон рабочих температур, 0С | от -5 до +40 |
| Степень защиты | IP20 |
| Потребляемая мощность, не более | 2 ВА |
| Механическая износостойкость, циклов | 1 000 000 |
| Электрическая износостойкость, циклов | 100 000 |
| Способ монтажа | DIN-рейка |
Характеристики
| Бренд |
TDM ELECTRIC |
| Гарантия |
5 лет |
| Количество полюсов |
2 |
| Тип устройства |
Реле |
| Кратность продажи |
1 |
| Номинальный ток, А |
40 |
| Отключающая способность, кА |
Нет |
| Количество модулей |
3 |
| Разъем для подключения шины типа Fork |
Нет |
| Встроенная возможность опломбирования |
Нет |
| Характеристика срабатывания эл.магн. расцепителя |
Нет |
| Номинальный отключающий дифференциальный ток, mA |
Нет |
| Подключение питания снизу |
Нет |
| В наличии |
Нет |
| Раздел |
3855 |
