Назначение:
Для контроля уровня напряжения в однофазных сетях переменного тока 220 В 50 Гц и защитного отключения нагрузки в случае падения или повышения напряжения электрической сети сверх допустимого значения.
Применение
Защита однофазного электрооборудования от повышенного и пониженного напряжения сети
Преимущества:
1. Реле АЗМ нового типа 2019 года выпуска имеют уменьшенные размеры (2 модуля – 36 мм) по сравнению со старой версией АЗМ – 3 модуля.
2. Самое доступное однофазное реле контроля напряжения на рынке.
3. АЗМ-LED - прямое подключение нагрузки до 63А.
4. АЗМ-LED - имеет дисплей, отображающий текущее напряжение сети.

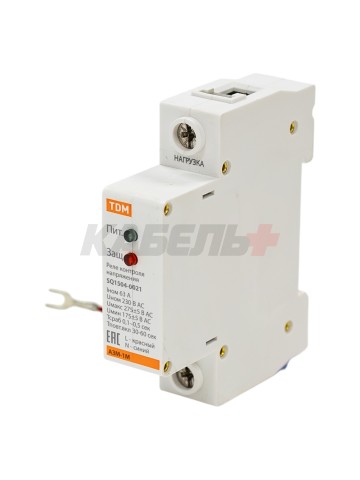

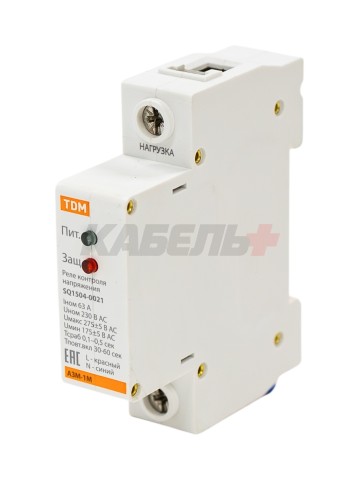

5. Реле АЗМ-1М имеет ширину в 1 модуль – 18 мм: самые компактные размеры на рынке, позволяющие экономить место в щитке.
Конструкция:
-Реле устанавливается на DIN-рейку шириной 35 мм.
-Реле не имеет регулировок, все параметры предустановленные.
-Реле АЗМ имеет один индикатор, светящийся зеленым цветом при нормальном напряжении сети и красным при повышенном/пониженном напряжении сети.
-Реле АЗМ-LED имеет 3 индикатора работы: первый горит при нормальном напряжении сети, второй загорается при повышении напряжения сети, третий – при падении напряжения сети.
-Питающее напряжение реле подключается к верхним контактам, нагрузка – к нижним.
-При первом включении реле в сеть нагрузка подключается с задержкой согласно времени «время старта/повторного включения», которое составляет для АЗМ – 1-2 минуты, для АЗМ-LED - 25±5 секунд.
Технические характеристики
| Производитель | TDM ELECTRIC |
| Верхний порог напряжения, Uмакс, В | 275±5 |
| Гистерезис, Uмакс, В | 270±5 |
| Нижний порог напряжения, Uмин,В | 175±5 |
| Гистерезис, Uмин, В | 175±5 |
| Время срабатывания,Тсраб,сек | 0,1-0,5 |
| Время старта/повторного включения,Тповт.вкл,сек | 5/30 |
| Диапазон рабочих температур, 0С | От -20 до +50 |
| Степень защиты | IP20 |
| Материал | самозатухающий пластик |
| Потребляемая мощность, не более, Вт | 1 |
| Механическая износостойкость, циклов | 1 000 000 |
| Электрическая износостойкость | 100 000 |
| Способ монтажа | на DIN-рейку |
| Индикация питающего напряжения | нет |
Производители могут изменять внешний вид, характеристики и комплектацию товара без предварительного уведомления продавцов и потребителей. Пожалуйста, отнеситесь с пониманием к этому факту. Мы заранее приносим извинения за возможные неточности в описании и фотографиях товара. Будем признательны за ваши замечания — это поможет сделать наш каталог еще точнее!
