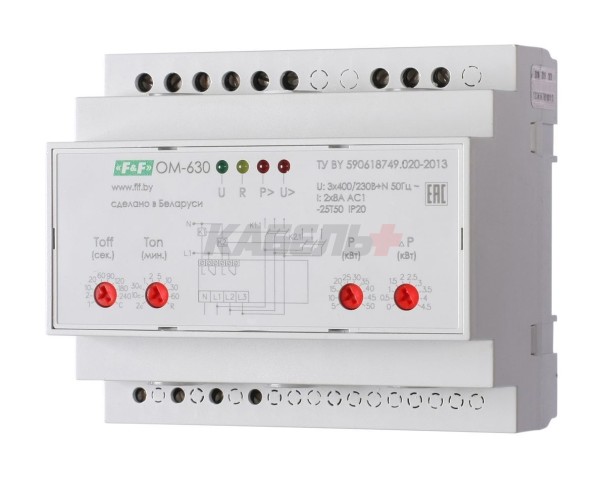

Трехфазный ограничитель мощности ОМ - 630 предназначен для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода.
Защитные функции:
- защита от перегрузки по току;
- защита при обрыве нулевого провода;
- защита от циклической перегрузки;
- защита от работы при пониженном и повышенном напряжении.
Принцип работы
Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки, вычисляет значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения нагрузка отключается от сети на установленное время. По истечении этого времени она автоматически подключается к сети питания. Нагрузка подключается к сети питания через трехфазный контактор или автоматический выключатель с моторприводом, которым управляет исполнительное реле ограничителя. Мощность, время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели.
Технические характеристики
| Напряжение питания, В/Гц | 3х(50...450) + N |
| Диапазон контролируемой мощности, кВт | 5...50 |
| Дискретность установки мощности (грубо), кВт | 5 |
| Дискретность установки мощности (точно), кВт | 0,5 |
| Задержка отключения при перегрузке по мощности (Toff), с | 1...240 |
| Задержка повторного включения нагрузки (Ton), с | 2...3600 |
| Диапазон контролируемых напряжений (нижний порог/верхний порог), В | 160/260 |
| Время срабатывания (для нижнего порога/для верхнего порога), с | 10/0,5 |
| Задержка отключения при перегрузке по току, с | 0,1 |
| Максимальный ток контактов реле, А | 2х8 AC-1 / 250 В AC |
| Максимальный ток катушки контактора, А | 2х3 AC-15 |
| Контакт | 2NO/NC |
| Диаметр сквозных каналов встроенных трансформаторов тока, мм | 10,5 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория напряжения | III |
| Диапазон рабочих температур, °С | -25...+50 |
| Подключение | винтовые зажимы 2.5 мм² |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Габариты (ШхВхГ), мм | 105х90х65 |
| Тип корпуса | 6S |
| Монтаж | на DIN- рейке 35 мм |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
