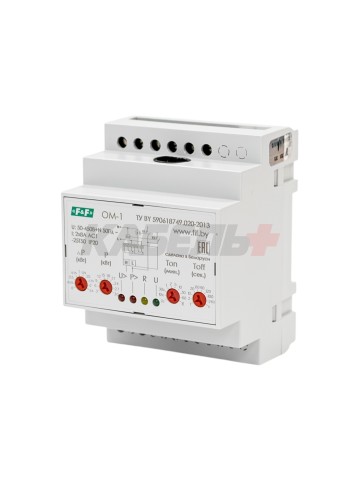

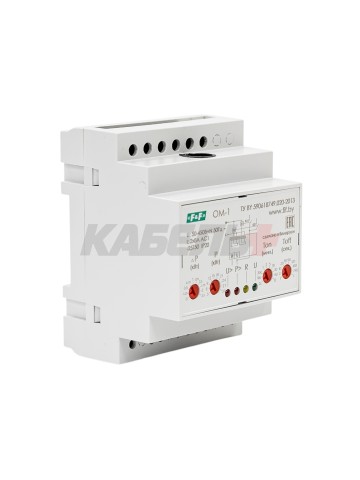

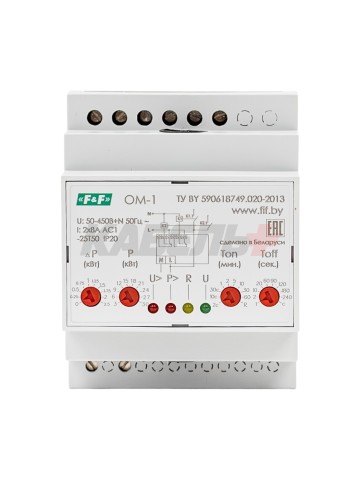

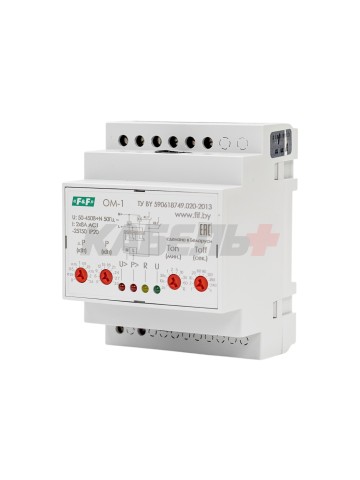

Для контроля потребления электрооборудованием мощности в однофазной сети переменного тока. Обеспечивает отключение нагрузки от сети питания при превышении установленного значения мощности или коротком замыкании в нагрузке, а так же при повышении, либо понижении напряжения в питающей сети.
Применяется в однофазных сетях переменного тока для защиты электропроводки, электрооборудования и т.п. от превышения потребления электроэнергии выше установленного максимального значения мощности, ограничение потребления электроэнергии в целях несанкционированного подключения посторонних потребителей к питающей сети.
Особенности:
- диапазон контролируемой мощности 3…30 кВт;
- защита нагрузки от пониженного и повышенного напряжения;
- при коротком замыкании в нагрузке, а также при превышении мощности в 6 раз от установленного значения мощности, отключение от сети питания нагрузки за 0,1 сек и блокировка ограничителя мощности на 30 секунд. При продолжении перегрузки по мощности последующее отключение нагрузки за 0,1 сек и блокировка ограничителя мощности на 30 минут;
- функция блокировки исполнительного реле на 10 минут при перегрузке по мощности 5 раз подряд, по истечении времени блокировки нагрузка подключится к сети питания;
- контакт 2NO/NC, 8 А.
Технические характеристики
| Напряжение питания, В/Гц | 50...450/50 |
| Максимальный коммутируемый ток, А | 2х8 AC-1 |
| Максимальный ток катушки контактора, А | 2х2 AC-15 |
| Контакт | 2NO/2NC |
| Диапазон контролируемой мощности, кВт | 3...30 |
| Дискретность установки мощности (грубо), кВт | 3 |
| Дискретность установки мощности (точно), кВт | 0,25 |
| Задержка откл. при превышении мощности (Toff), с | 1...240 |
| Время повторного включения нагрузки (Ton) | 2 с...60 мин |
| Защита от перепадов напряжений (нижний/верхний порог), В | 160/260 |
| Защита отключения (нижний/верхний порог), с | 5/0,1 |
| Диаметр сквозного отверстия измерительной цепи, мм | 12 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория напряжения | III |
| Диапазон рабочих температур, °С | -25...+50 |
| Подключение | винтовые зажимы 2,5 мм² |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Габариты (ШхВхГ), мм | 70х90х65 |
| Тип корпуса | 4S |
| Монтаж | на DIN- рейку 35 мм |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
