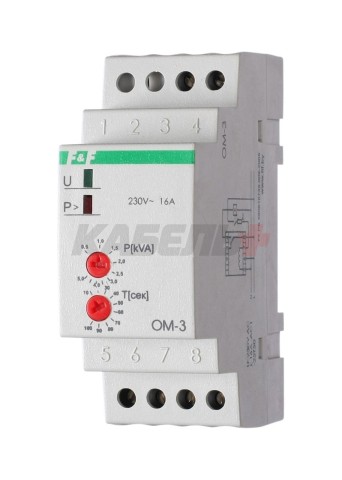

Ограничитель мощности ОМ-3 предназначен для контроля потребляемой мощности в однофазной сети переменного тока и отключения нагрузки от сети питания при превышении установленной величины.
Принцип работы
Ограничитель мощности контролирует величину тока, при помощи встроенного трансформатора тока, вычисляет значение потребляемой мощности. Если потребляемая мощность не превышает установленное значение - контакты реле 8-4 замкнуты и нагрузка подключена к сети питания. При повышении значения мощности свыше установленного значения контакты 8-4 размыкаютcя и нагрузка отключается. Включение происходит автоматически через установленное потребителем время в диапазоне от10 до 100 с.
Технические характеристики
| Напряжение питания, В/Гц | 230/50 |
| Максимальный коммутируемый ток, А | 16 AC-1 |
| Максимальный ток катушки контактора, А | 3 |
| Контакт | 1NO/1NC |
| Индикация | 2 светодиода |
| Диапазон контролируемой мощности, кВт | 0,5...5 |
| Задержка отключения, с | 1,5 |
| Время повтороного включения, с | 10...100 |
| Потребляемая мощность, не более, Вт | 0,85 |
| Диапазон рабочих температур, °С | -25...+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | 100000 |
| Степень загрязнения среды | 2 |
| Категория напряжения | III |
| Потребляемая мощность, Вт | 0,85 |
| Габариты (ШхВхГ), мм | 35х90х65 |
| Подключение | винтовые зажимы 2,5 мм² |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Тип корпуса | 2S |
| Монтаж | на DIN- рейке 35 мм |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
