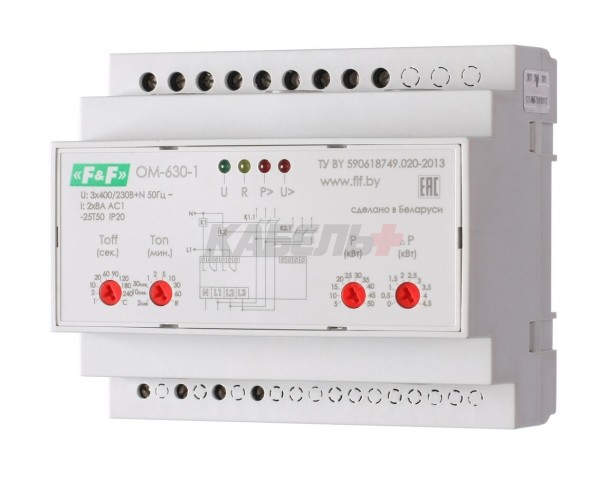

Трехфазный ограничитель мощности OM-630-1 предназначен для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода.Применяется для ограничения потребления электроэнергии, а также защиты от перегрузки в системах управления, релейной и автоматической защиты, в сфере энергетики.
Особенности:
- Отключение нагрузки (потребителя) при обрыве нулевого провода.
- Защита от повышения и понижения напряжения в сети питания.
- Защита от перегрузки и короткого замыкания.
- Выбор варианта определения значения отключаемой мощности:
- пофазно;
- суммарно;
- суммарно, с ограничением мощности в любой из фаз на уровне 2/5P.
Принцип работы
Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки, вычисляет значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения нагрузка отключается от сети на установленное время. По истечении этого времени она автоматически подключается к сети питания. Нагрузка подключается к сети питания через трехфазный контактор или автоматический выключатель с моторприводом, которым управляет исполнительное реле ограничителя. Мощность, время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели или при настройке с помощью ПК.
Технические характеристики
| Напряжение питания, В | 3х(50...450)+N |
| Диапазон контролируемой мощности, кВт | 5...50 |
| Дискретность установки мощности (грубо), кВт | 5 |
| Дискретность установки мощности (точно), кВт | 0,5 |
| Задержка отключения при перегрузке по мощности (Toff), с | 1...240 |
| Задержка повторного включения нагрузки (Ton), с | 2...3600 |
| Диапазон контролируемых напряжений (нижний/верхний), В | 160...260 |
| Время срабатывания (верхн./нижний порог напряжения), с | 0,5-20 |
| Задержка откл.при перегрузке по току, с | 0,1 |
| Максимальный ток контактов реле, А | 2х8 AC-1/250 В AC |
| Максимальный ток катушки контактора, A | 2х3 AC-15 |
| Контакт | 2NO/NC |
| Диаметр сквозных каналов встроенных трансформаторов тока, мм | 10,5 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория напряжения | III |
| Диапазон рабочих температур, °С | -25...+50 |
| Подключение | винтовые зажимы 2,5 мм² |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Габариты (ШхВхГ), мм | 105х90х65 |
| Тип корпуса | 6S |
| Монтаж | на DIN- рейке 35 мм |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
Производители могут изменять внешний вид, характеристики и комплектацию товара без предварительного уведомления продавцов и потребителей. Пожалуйста, отнеситесь с пониманием к этому факту. Мы заранее приносим извинения за возможные неточности в описании и фотографиях товара. Будем признательны за ваши замечания — это поможет сделать наш каталог еще точнее!
