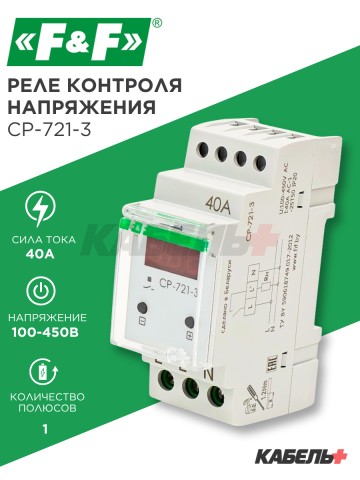

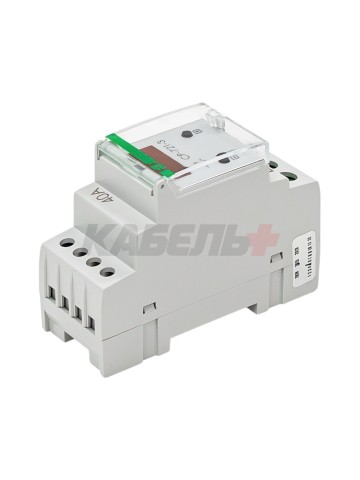

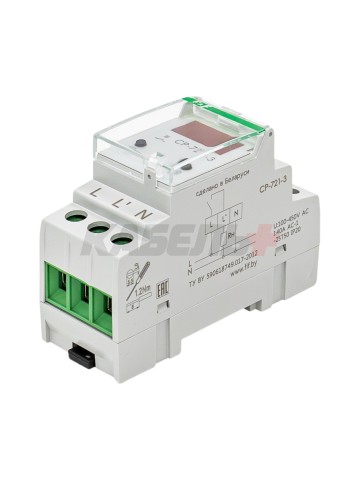

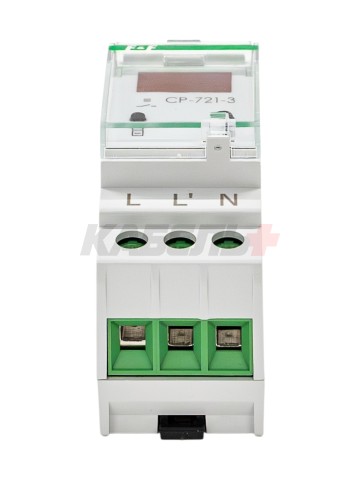

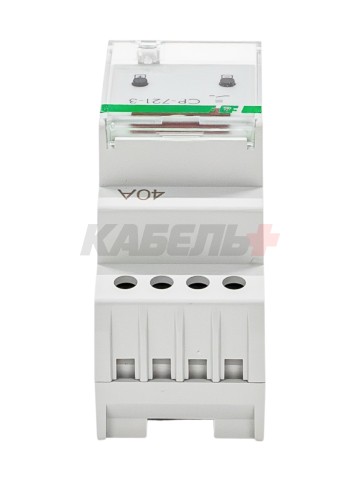

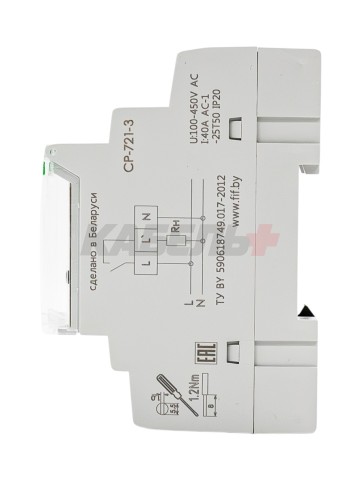

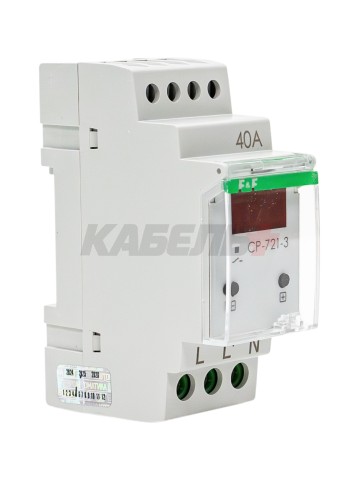

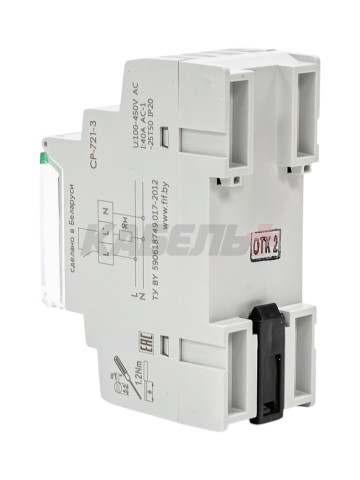

Реле контроля напряжения CP-721-3 предназначено для защиты электроустановок, электроприборов и прочего электрического оборудования от повышенного или пониженного напряжения, обрыва нулевого провода, циклической нестабильности напряжения в сети, регистрации предельных значений напряжения, а также типа произошедшей аварии, контроля величины напряжения в питающей однофазной сети переменного тока. Защита осуществляется путем отключения нагрузки от сети питания.
Область применения:
1. Защита однофазных сетей.
2. Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах.
3. В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящее электроприборы от неисправностей.
Принцип работы

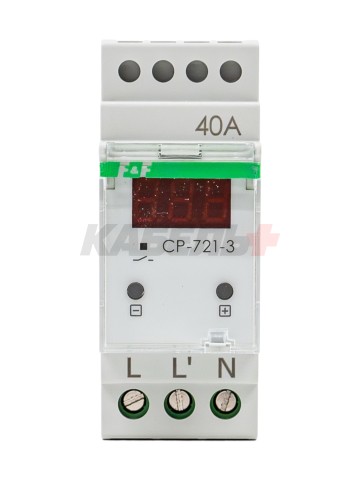

Контакт реле замкнут и нагрузка включена, если контролируемое напряжение находится в установленном диапазоне. Диапазон (верхнее и нижнее значения) устанавливается посредством кнопок на лицевой панели. Повторное включение реле (после отключения) происходит автоматически, через установленное время, после восстановления сетевого напряжения. В случае восстановления после отсутствия напряжения время АПВ увеличивается на величину времени готовности устройства.
Технические характеристики
| Напряжение питания, В | 100...450 AC |
| Частота, Гц | 40...60 |
| Максимальный коммутируемый ток, А | 40 AC-1 / 250В АС |
| Контакт | 1NO |
| Диапазон уставок напряжений, нижний порог/верхний порог, В | 140...210/240...300 |
| Погрешность измерения, не более, % | 2 |
| Гистерезис, В | 5 |
| Задержка отключения, нижний порог/верхний порог, с* | 0,5...25/0,06...5 |
| Время повторного включения, с | 2...599 |
| Время готовности устройства, с | <2 |
| Коммутационная износостойкость, циклов | 100000 |
| Потребляемая мощность, не более, Вт | 3 |
| Степень защиты | IP20 |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Диапазон рабочих температур,°С** | -25...+50 |
| Подключение (винтовые зажимы) | 2,5...16 мм² |
| Момент затяжки винтового соединения, Нм | 1,2 |
| Габариты (ШхВхГ), мм | 35х90х60 |
| Тип корпуса | 2S |
| Масса, кг | 0,14 |
| Монтаж | на DIN- рейке 35 мм |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
*В случаях превышения свыше 300 В либо понижения ниже 120 В, реле отключается за время 0,05 секунды.
**УХЛ2- диапазон рабочих температур от -40 до +55 °С
Комплект поставки:

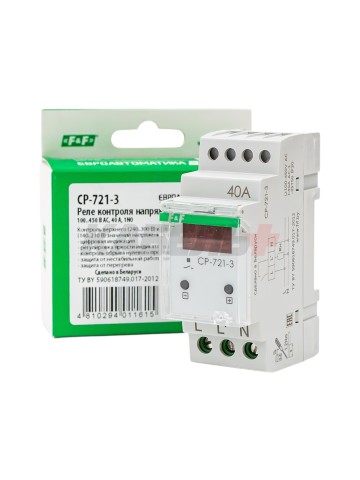

Реле контроля напряжения CP-721-3 1 шт.
Руководство по эксплуатации
Упаковка
