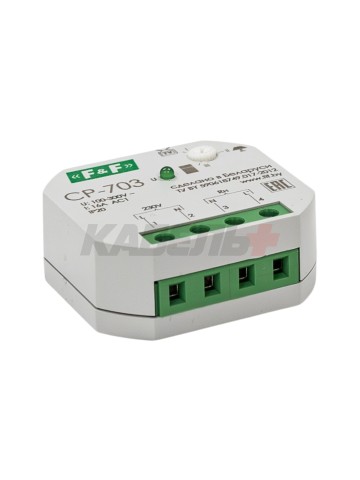

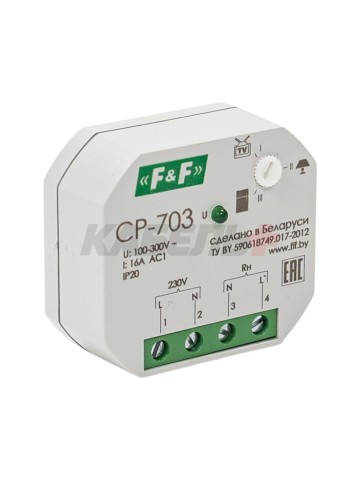

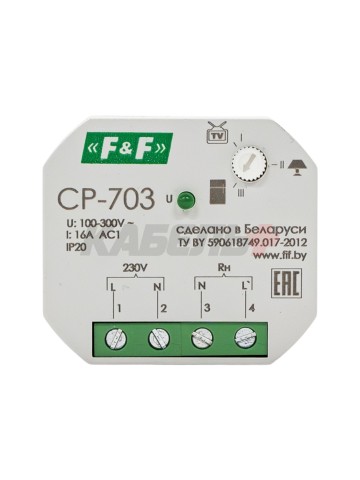

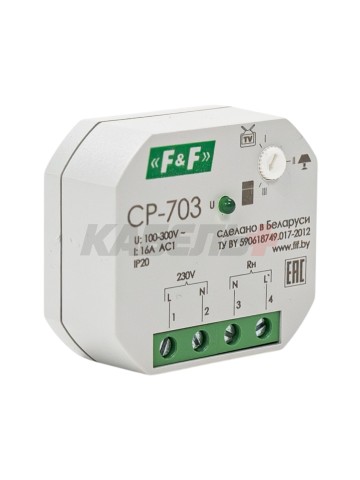

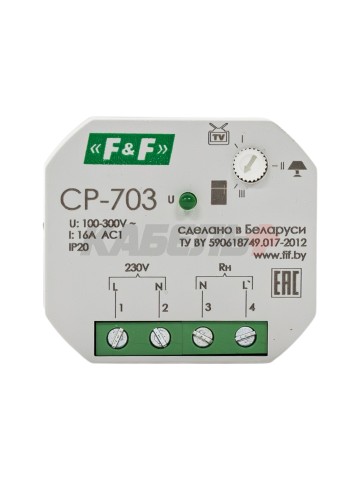

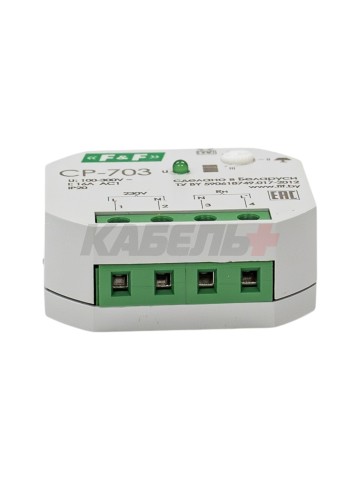

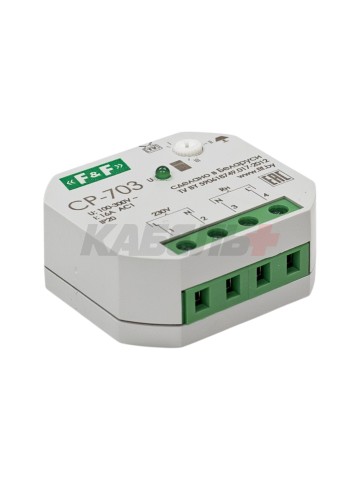

Реле контроля напряжения CP-703 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, от обрыва нулевого провода. Защита осуществляется путем отключения нагрузки от сети питания.
В зависимости от типа защищаемого устройства реле контроля напряжения может работать в трех режимах:
I - для защиты чувствительной к перепадам электронной техники: компьютеры, аудио- и видеотехника, автоматика отопления. Устанавливается при относительно стабильном напряжении питания (отклонения в течении суток не более ±10% от номинального).
II - для защиты электронной техники, допускающей работу при отклонении напряжения до ±20% от номинального.
III - для защиты холодильников, кондиционеров, стиральных машин и другого оборудования, в состав которого входят электродвигатели. Повторное включение нагрузки, после восстановления напряжения питания, происходит через 6 минут.
Технические характеристики
| Напряжение питания, В/ Гц | 100...300/50 |
| Максимальный коммутируемый ток, А | 16 AС-1/250 В |
| Контакт | 1NO (1 нормально открытый) |
| Гистерезис, В | 3 |
| Напряжение ускоренного отключения верхнее/нижнее, В | 120/300 |
| Время ускоренного отключения, с | <0,1 |
| Потребляемая мощность, Вт | 1 |
| Диапазон рабочих температур,°С | -25...+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 48х43х20 |
| Подключение (винтовые зажимы) | 2,5 мм² |
| Тип корпуса | PDT |
| Масса, г | 34 |
| Монтаж | в монтажной коробке Ø60 мм |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
Комплект поставки:
Реле контроля напряжения CP-703 -1 шт.
Руководство по эксплуатации -1 шт.
Упаковка
