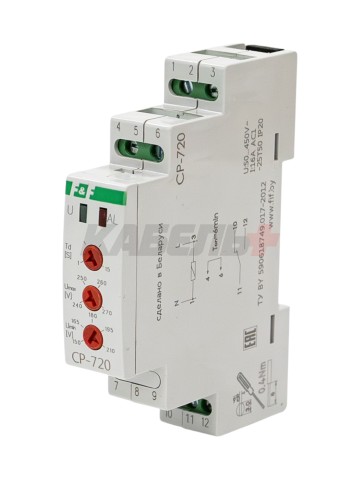

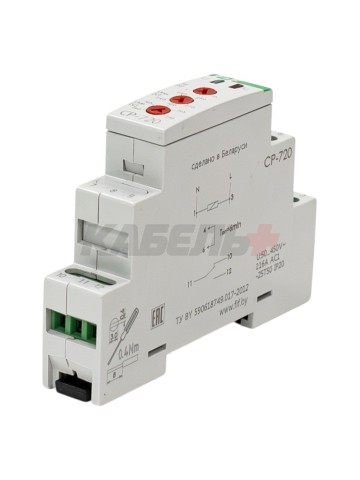

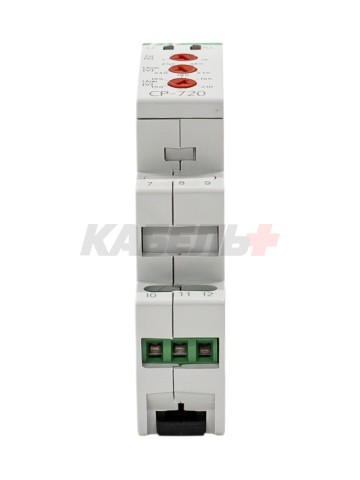

Реле контроля напряжения CP-720 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, от обрыва нулевого провода. Защита осуществляется путем отключения нагрузки от сети питания.

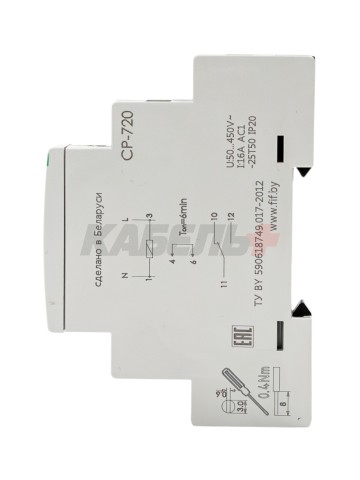

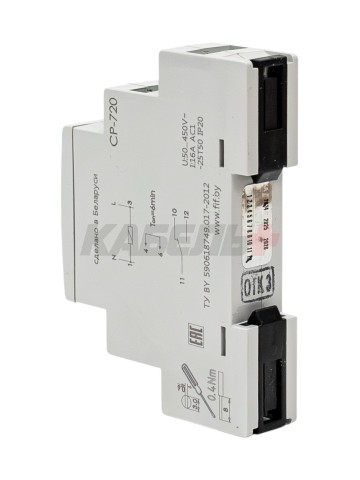

Принцип работы

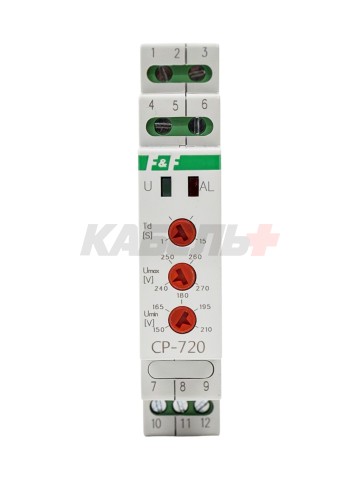

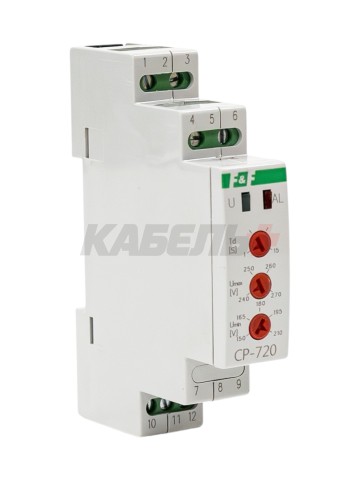

Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование. После восстановления
сетевого напряжения реле включается автоматически через время повторного включения (если перемычка на зажимах 4-6 установлена, время повторного включения составит 6 минут, если отсутствует - 4 секунды).
Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты - горит зеленый светодиод.
Индикация режимов работы
Индикатор питания «U»:
«горит» – реле включено, замкнуты контакты 11-12;
«не горит» – реле отключено, замкнуты контакты 10-11;
Индикатор аварии «AL»:
«горит» – пониженное напряжение в сети;
«не горит» – напряжение в сети отсутствует;
«моргает с частотой 4 Гц» – повышенное напряжение в сети;
«кратковременно вспыхивает» – авария отсутствует;
«кратковременно гаснет» – идет отсчет времени повторного включения.
Технические характеристики
| Напряжение питания, В/Гц | 50...450/50 |
| Максимальный коммутируемый ток, А | 16 AС-1/250 В |
| Контакт | 1NO/NC (1 переключающий) |
| Индикация | 2 светодиода |
| Диапазон уставок напряжений, нижний порог/верхний порог, В | 150...210/240...270 |
| Задержка отключения, нижний порог/верхний порог, с* | 1...15/<0,1 |
| Время повторного включения | 4с/6 мин |
| Гистерезис, В | 5 |
| Потребляемая мощность, Вт | 1 |
| Диапазон рабочих температур,°С | -25...+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение (винтовые зажимы) | 2,5 мм² |
| Тип корпуса | 1S |
| Масса, г | 64 |
| Монтаж | на DIN- рейке 35 мм |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |

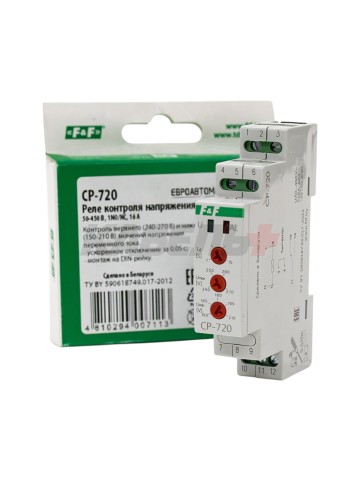

Комплект поставки:
Реле контроля напряжения
Руководство по эксплуатации
Упаковка
Характеристики
| Бренд |
F&F (PL) |
| Гарантия |
2 года |
| Количество полюсов |
1 |
| Тип устройства |
реле контроля напряжения |
| Номинальный ток, А |
16 |
| Отключающая способность, кА |
Нет |
| Количество модулей |
1 |
| Разъем для подключения шины типа Fork |
Нет |
| Встроенная возможность опломбирования |
Нет |
| Максимальное сечение подключаемого провода, мм² |
2,5 |
| Характеристика срабатывания эл.магн. расцепителя |
Нет |
| Номинальный отключающий дифференциальный ток, mA |
Нет |
| Подключение питания снизу |
Нет |
| В наличии |
Нет |
| Раздел |
3855 |
