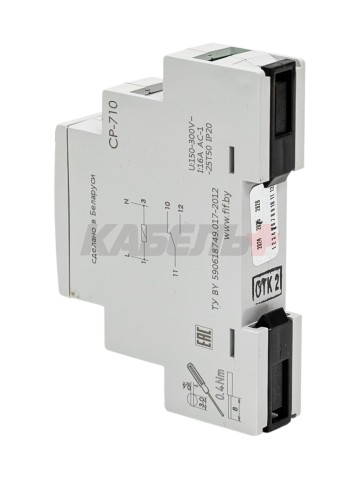

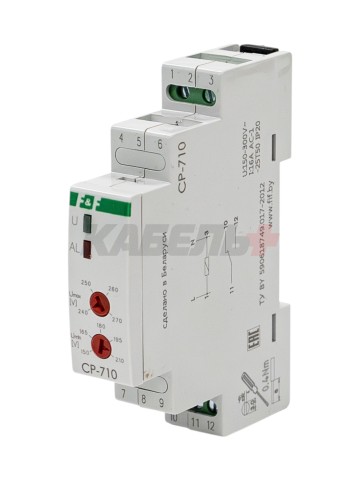

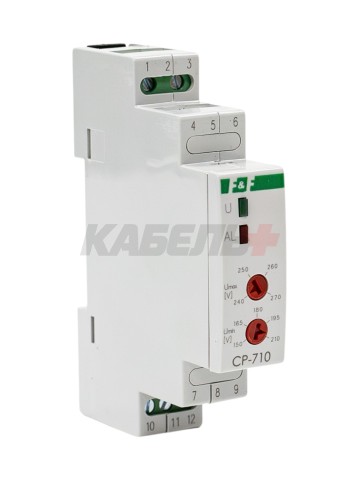

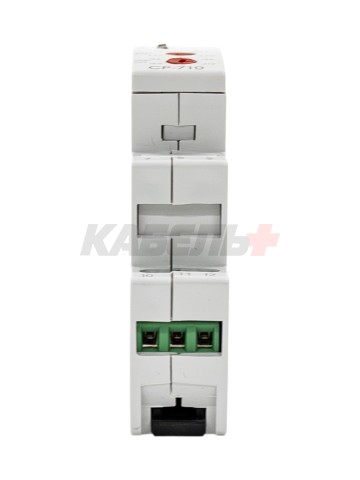

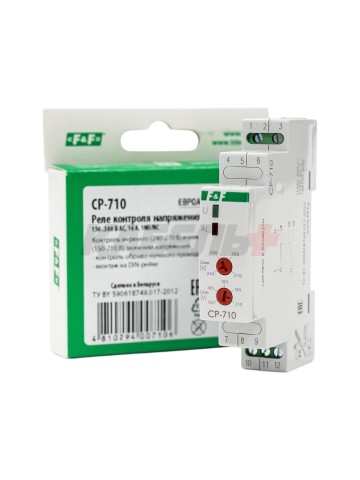

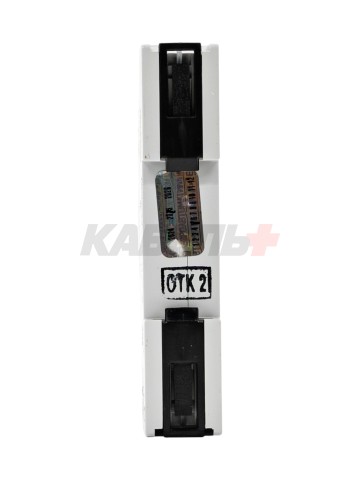

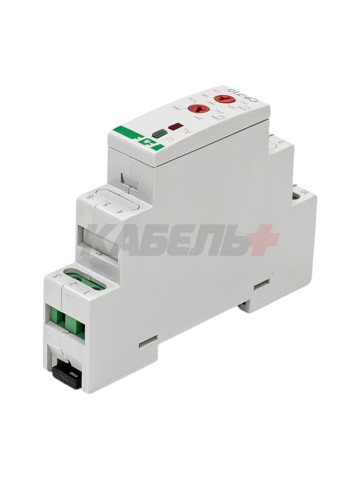

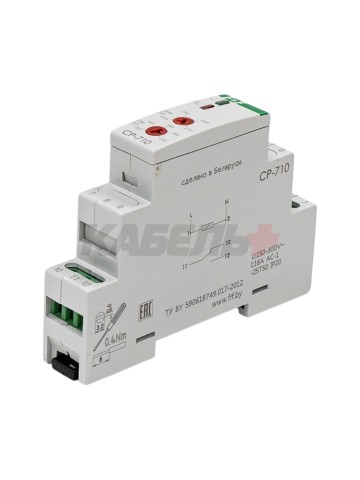

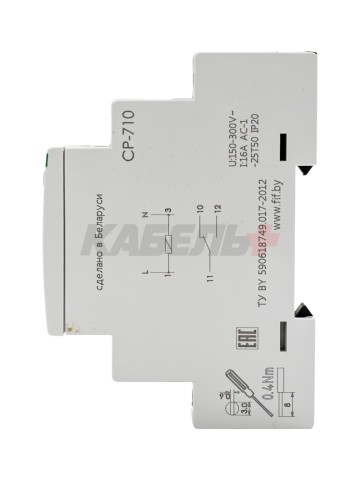

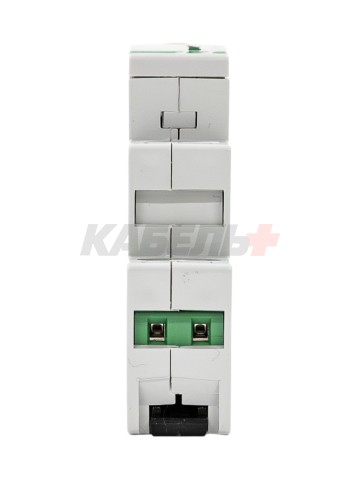

Реле контроля напряжения CP-710 предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, от обрыва нулевого провода. Защита осуществляется путем отключения нагрузки от
сети питания.

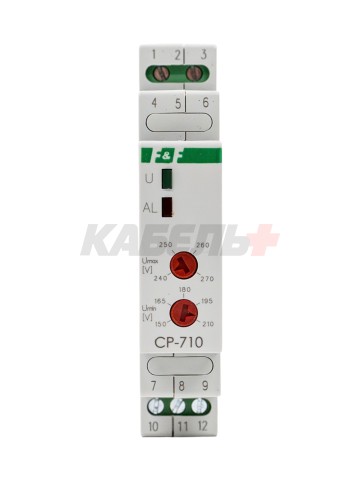

Верхний и нижний пределы напряжения устанавливает потребитель с помощью потенциометров на панели управления. При выходе напряжения за установленные пределы или обрыве нулевого провода реле отключает защищаемое оборудование. После восстановления
сетевого напряжения реле включается автоматически. При циклической нестабильности напряжения питания (после 5 отключений в течении 2 минут) происходит отключение нагрузки на 5 минут. Если контролируемое напряжение находится в пределах заданного потенциометрами диапазона, контакты 11 и 12 исполнительного реле замкнуты – горит зеленый светодиод.
Индикация режимов работы
Индикатор питания «U»:
«горит» – реле включено, замкнуты контакты 11-12;
«не горит» – реле отключено, замкнуты контакты 10-11;
«моргает с частотой 1 Гц» – реле отключено из-за нестабильности сети питания, при восстановлении нормального питания, реле будет включено через 5 минут, замкнуты контакты 10-11.
Индикатор аварии «AL»:
«горит» – пониженное напряжение в сети;
«не горит» – напряжение в сети отсутствует;
«моргает с частотой 4 Гц» – повышенное напряжение в сети;
«кратковременно вспыхивает» – авария отсутствует;
«кратковременно гаснет» – идет отсчет времени повторного включения.
Технические характеристики
| Напряжение питания, В | 150...300 AC |
| Максимальный коммутируемый ток, А | 16 AС-1/250 В |
| Контакт | 1NO/NC (1 переключающий) |
| Индикация | 2 светодиода |
| Диапазон уставок напряжений, нижний порог/верхний порог, В | 150...210/240...270 |
| Задержка отключения, нижний порог/верхний порог, с* | <2/<0,1 |
| Время повторного включения, с | 4 |
| Гистерезис, В | 5 |
| |
| |
| |
| |
| |
| Диапазон рабочих температур,°С | -25...+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение (винтовые зажимы) | 2,5 мм² |
| Тип корпуса | 1S |
| Масса, г | 64 |
| Монтаж | на DIN- рейке 35 мм |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
Комплект поствавки:
Реле контроля напряжения
Руководство по эксплуатации
Упаковка
