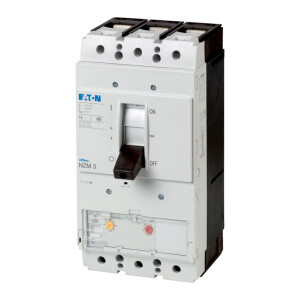

| Общая информация |
| Стандарты и положения |
|
|
IEC/EN 60947, VDE 0660 |
| защита от прикосновения |
|
|
защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100 |
| Стойкость к климатическим воздействиям |
|
|
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
| Температура окружающей среды |
|
|
|
| Температура окружающей среды, хранение |
|
°C |
- 40 - + 70 |
| Эксплуатация |
|
°C |
-25 - +70 |
| Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27 |
|
g |
20 (импульс полусинуса 20 мс) |
| Безопасное разъединение согласно EN 61140 |
|
|
|
| между вспомогательными контактами и цепями главного тока |
|
В перем. тока |
500 |
| Между вспомогательными контактами |
|
В перем. тока |
300 |
| Вес |
|
кг |
6.34 |
| установочное положение |
|
|
| вертикально и 90° во всех направлениях |
| |
с расцепителем токов утечки XFI: |
| - NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях |
| со штекерным разъемом: |
| - NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево |
| с выкатным устройством: |
| - NZM3, N3: вертикально, 90° влево |
| - NZM4, N4: вертикально |
| с дистанционным приводом: |
| - NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях |
|
| Направление подвода питания |
|
|
любая |
| Класс защиты |
|
|
|
| Устройство |
|
|
в зоне блока управления: IP20 (основной вид защиты) |
| корпус |
|
|
с рамкой: IP40с поворотной ручкой с дверной муфтой: IP66 |
| Соединительные клеммы |
|
|
Тоннельная клемма: IP10Разделитель фаз и ленточный зажим: IP00 |
| Прочие технические характеристики (каталог для перелистывания) |
|
|
ГрузикиТемпературная характеристика, дерейтингПотери эффективной мощности |
| Автоматические выключатели |
| Расчетный рабочий ток = измеренный ток длительной нагрузки |
In = Iu |
A |
400 |
| Номинальная устойчивость к импульсу |
Uimp |
|
|
| Цепи главного тока |
|
В |
8000 |
| Цепи вспомогательного тока |
|
В |
6000 |
| Номинальное напряжение |
Ue |
В перем. тока |
690 |
| Категория перенапряжения / степень загрязнения |
|
|
III/3 |
| Номинальные выдерживаемые напряжения изоляции |
Ui |
В |
1000 |
| Применение в незаземлённых сетях |
|
В |
690 |
| Коммутационная способность |
| Расчетный ток короткого замыкания при включении |
Icm |
|
|
| 240 В |
Icm |
кА |
330 |
| 400/415 В |
Icm |
кА |
330 |
| 440 B 50/60 Гц |
Icm |
кА |
286 |
| 525 B 50/60 Гц |
Icm |
кА |
143 |
| 690 B 50/60 Гц |
Icm |
кА |
74 |
| Расчетная разрывная способность при коротком замыкании I cn |
Icn |
|
|
| Icu согласно IEC/EN 60947 очередность включения O-t-CO |
Icu |
кА |
|
| 240 B 50/60 Гц |
Icu |
кА |
150 |
| 400/415 В 50/60 Гц |
Icu |
кА |
150 |
| 440 B 50/60 Гц |
Icu |
кА |
130 |
| 525 B 50/60 Гц |
Icu |
кА |
65 |
| 690 B 50/60 Гц |
Icu |
кА |
35 |
| Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO |
Ics |
кА |
|
| 240 B 50/60 Гц |
Ics |
кА |
150 |
| 400/415 В 50/60 Гц |
Ics |
кА |
150 |
| 440 B 50/60 Гц |
Ics |
кА |
130 |
| 525 B 50/60 Гц |
Ics |
кА |
33 |
| 690 B 50/60 Гц |
Ics |
кА |
9 |
| |
|
|
Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя. |
| Номинальная устойчивость к токовым нагрузкам при коротком замыкании |
|
|
|
| t = 0,3 с |
Icw |
кА |
3.3 |
| t = 1 с |
Icw |
кА |
3.3 |
| Категория применения согласно IEC/EN 60947-2 |
|
|
A |
| Расчетная включающая и отключающая способность |
|
|
|
| Расчетный рабочий ток |
Ie |
A |
|
| AC-1 |
|
|
|
| 380 B 400 B |
Ie |
A |
400 |
| 415 В |
Ie |
A |
400 |
| 690 В |
Ie |
A |
400 |
| AC-3 |
|
|
|
| 380 B 400 B |
Ie |
A |
400 |
| 415 В |
Ie |
A |
400 |
| 660 B 690 B |
Ie |
A |
400 |
| Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения) |
Переключения |
|
15000 |
| Электрический срок службы |
|
|
|
| AC-1 |
|
|
|
| 400 B 50/60 Гц |
Переключения |
|
5000 |
| 415 B 50/60 Гц |
Переключения |
|
5000 |
| 690 B 50/60 Гц |
Переключения |
|
3000 |
| AC-3 |
|
|
|
| 400 B 50/60 Гц |
Переключения |
|
2000 |
| 415 B 50/60 Гц |
Переключения |
|
2000 |
| 690 B 50/60 Гц |
Переключения |
|
2000 |
| макс. частота коммутаций |
|
S/h |
60 |
| Общее время отказа при коротком замыкании |
|
мс |
< 10 |
| Поперечные сечения соединения |
| Стандартное оснащение |
|
|
Винтовое соединение |
| Опциональное дополнительное оснащение |
|
|
Столбчатый зажимТоннельные клеммыПодключение с задней стороны |
| Провода круглого сечения Cu |
|
|
|
| Столбчатый зажим |
|
|
|
| одножильный |
|
мм2 |
2 x 16 |
| многожильный |
|
мм2 |
1 x (35 - 240)2 x (25-120) |
| Тоннельная клемма |
|
|
|
| многожильный |
|
мм2 |
|
| многожильный |
|
мм2 |
1 x (25 - 185) |
| Двойное отверстие |
|
мм2 |
1 x (50 - 240)2 x (50 - 240) |
| Винтовое соединение и подключение с задней стороны |
|
|
|
| непосредственно на переключателе |
|
|
|
| одножильный |
|
мм2 |
1 x 162 x 16 |
| многожильный |
|
мм2 |
1 x (25 - 240)2 x (25 - 240) |
| Расширение ширины подключения |
|
мм2 |
|
| Расширение ширины подключения |
|
мм2 |
2 x 300 |
| Ал. провода, мед. кабели |
|
|
|
| |
|
|
|
| одножильный |
|
мм2 |
1 x 16 |
| многожильный |
|
мм2 |
|
| многожильный |
|
мм2 |
1 x (25 - 185) 2) |
| |
|
|
2) В зависимости от производителя кабеля можно подключить кабель сечением до 240 мм². |
| Двойное отверстие |
|
мм2 |
1 x (50 - 240)2 x (50 - 240) |
| Винтовое соединение и подключение с задней стороны |
|
|
|
| Медная полоса, перфорированная |
мин. |
мм |
6 x 16 x 0,8 |
| Медная полоса, перфорированная |
макс. |
мм |
10 x 32 x 1,0 + 5 x 32 x 1,0 |
| Расширение ширины подключения |
|
мм |
(2 x) 10 x 50 x 1.0 |
| Медная полоса (количество сегментов x ширина x толщина сегмента) |
|
|
|
| Столбчатый зажим |
|
|
|
| |
мин. |
мм |
6 x 16 x 0.8 |
| |
макс. |
мм |
10 x 24 x 1.0+ 5 x 24 x 1.0(2 x) 8 x 24 x 1.0 |
| Винтовое соединение и подключение с задней стороны |
|
|
|
| Медная полоса, перфорированная |
мин. |
мм |
6 x 16 x 0,8 |
| Медная полоса, перфорированная |
макс. |
мм |
10 x 32 x 1,0 + 5 x 32 x 1,0 |
| Расширение ширины подключения |
|
мм |
(2 x) 10 x 50 x 1.0 |
| Медная шина (ширина x толщина) |
мм |
|
|
| Винтовое соединение и подключение с задней стороны |
|
|
|
| Винтовое соединение |
|
|
M10 |
| непосредственно на переключателе |
|
|
|
| |
мин. |
мм |
20 x 5 |
| Расширение ширины подключения |
|
мм |
|
| Расширение ширины подключения |
макс. |
мм |
2 x (10 x 50) |
| Управляющие провода |
|
|
|
| |
|
мм2 |
1 x (0,75 - 2,5)2 x (0,75 - 1,5) |
