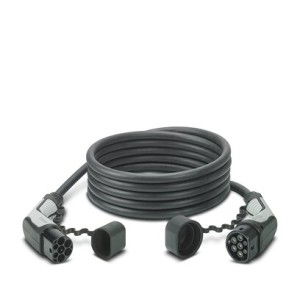

CHARX connect comfort, Мобильный зарядный кабель AC, с зарядным штекером электромобиля и инфраструктурным зарядным штекером, для зарядки электромобилей (EV) с зарядной розеткой на электромобиле типа 2 переменным током (AC), с защитным колпачком, Тип 2, МЭК 62196-2, корпус: черный, серый, Логотип PHOENIX CONTACT, кабель: 5 м, черный, прямой

Вид передачи сигналов	Широтно-импульсная модуляции
Указание по типу подключения	Обжимной контакт, неразъемный
Кодирование	220 Ом (между PE и PP)
Тип зарядного тока	перем. ток, 3-фазн.
Зарядная мощность	26,6 кВт
Зарядный ток	32 A

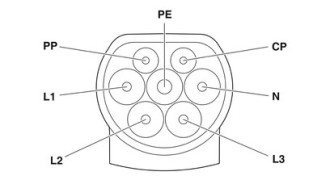

Силовой контакт
Количество	5 (L1, L2, L3, N, PE)
Номинальное напряжение	480 В AC
Расчетный ток	32 A
Сигнальный контакт
Количество	2 (CP, PP)
Номинальное напряжение	30 В AC
Расчетный ток	2 A

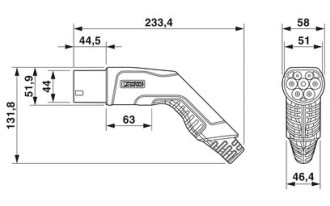

Инфраструктурный зарядный штекер
Чертеж	Инфраструктурный зарядный штекер
Ширина	58 мм
Высота	131,8 мм
Глубина	233,4 мм

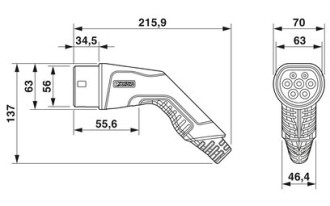

Зарядный штекер электромобиля
Чертеж	Зарядный штекер электромобиля
Ширина	70 мм
Высота	137 мм
Глубина	215,9 мм
Зарядный штекер электромобиля
Ширина	70 мм
Высота	137 мм
Глубина	215,9 мм
Инфраструктурный зарядный штекер
Ширина	58 мм
Высота	131,8 мм
Глубина	233,4 мм

Цвет (Корпус)	черный (9005)
	серый (7042)
	черный (9005)
	черный (9005)
	черный (9005)
Материал (Зарядный штекер электромобиля)	Пластмасса
	TPE-U
	Пластмасса
	Серебро

Длина кабеля	5 м
Стандарты и предписания в отношении проводников	prEN 50620 / DIN EN 50620
Сертификация проводников	VDE
Вес проводника	макс. 505 кг/км
Тип кабеля	Класс 5
Тип кабеля	прямой
Построение системы проводников	5 x 4,0 мм² + 1 x 0,5 мм²
Наружный диаметр кабеля	14,2 мм ±0,3 мм
Внешняя оболочка, материал	TPE-U
Проводники - сопротивление	≤ 0,0033 Ω/м (относится к силовой жиле, при температуре окружающей среды 20 °C)
Радиус изгиба	мин. 127,5 мм (7,5x диаметр)

Механические данные
Циклы установки	> 10000
Усилие установки	< 100 Н
Усилие съема	< 100 Н

Условия окружающей среды
Степень защиты Зарядный штекер электромобиля	IP44 (включенные, степень защиты в подключенном и готовом к работе состоянии обеспечивается только в том случае, если оба вставляемых элемента являются изделиями производства Phoenix Contact или соответствующими стандартными изделиями)
	IP44 (включенные, степень защиты в подключенном и готовом к работе состоянии обеспечивается только в том случае, если оба вставляемых элемента являются изделиями производства Phoenix Contact или соответствующими стандартными изделиями)
	IP54
Температура окружающей среды (при эксплуатации)	-40 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Высота	5000 м (выше уровня моря)

Стандарты
Стандарты / нормативные документы	МЭК 62196-2

Номер артикула	1627692
Упаковочная единица	1 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	XWBAEC
Страница каталога	Стр. 29 (C-7-2019)
GTIN	4063151785789
Вес/шт. (с упаковкой)	2 709 g
Вес/шт. (без упаковки)	2 709 g
Номер таможенного тарифа	85444290
Страна происхождения	PL

Файл	Описание	Язык	Версия

(83,9 kB) Контрольная сумма SHA256: 58da95c5104c43f900160be3637da7fa3ae4980883060dc84fbcb4817c9394cf	Declaration of compliance with China RoHS – Components	английский	0

(140 kB) Контрольная сумма SHA256: 05c0f0b75dc1bda03fbfc8ecc0e3d6fdfbc2c80c6ed344efe710403ed97e0462	Declaration of compliance with China RoHS – Components	китайский	0

(151 kB) Контрольная сумма SHA256: c5febaf5157f4f9b76be6e46708746e6d2e42c68928b730b2d2034df6f8ef6ee	Заявление о соответствии требованиям ЕС	На нескольких языках	00

(151 kB)

Контрольная сумма SHA256: 35b6da28e59d84604e17f2b51b1c2b6277d202c967be370fa03d54b49720d1dc

UK Declaration of Conformity

На нескольких языках

Файл	Описание	Язык	Версия

(104 kB) Контрольная сумма SHA256: a81296bae7766097c271cbce4ff0553bec5ad4c75d02fc02b279eadf699cb40d	CB Test Zertifikat	английский	2022-11-13

(346 kB)

Контрольная сумма SHA256: cf4245f23a06adc5008c2b8f11f27c5d8393c75d4fec1e1134b8556c1596a233

Сертификат VDE

На нескольких языках

2022-11-13

Файл	Описание	Язык	Версия

(4,71 kB) Контрольная сумма SHA256: 98a12c0c885ebfd00ebe095c34ac872bd19c295acfdfab6e7fc9fc4780213638	Tender text (.txt, .x81, .d81)	английский	07.03.2023

(4,78 kB) Контрольная сумма SHA256: 27fbe2c6c3e41840f46b3de4b361e0019ff3d2a94853f1f837fbfef7660330f4	Tender text (.txt, .x81, .d81)	немецкий	07.03.2023

(4,7 kB) Контрольная сумма SHA256: 044efeefe8bba7817ac0c7e7d1f06925e78cc9c3d73228213af95ff05b7f90f5	Tender text (.txt, .x81, .d81)	нидерландский	07.03.2023

(4,91 kB)

Контрольная сумма SHA256: 2a12ca798488651f0fe38551b455e74fad0360aa728ab8936070dd5d3486f8b0

Tender text (.txt, .x81, .d81)

французский

07.03.2023

Файл	Описание	Язык	Версия

(1,19 MB)

Контрольная сумма SHA256: 4cb3c6d75e9bf1f455893ce0189e65bb8c8aa10d72afae3c72720b64a4190bb0

Пояснение обозначений артикула

английский

02-2023

Файл	Описание	Язык	Версия

(712 kB)

Контрольная сумма SHA256: 67585cf6052a8b561166f49d76f927ba9961d9b182059df07aa574d43c01c943

Prod.-Id. 192199: PACKB.EV-T2G3PC-

Mobile charging cable with type 2 vehicle connector and type 2 infrastructure plug

На нескольких языках

Загрузите дополнительные типы файлов CAD.

3D Вид и загрузка

Файл	Описание	Язык	Версия

(5,29 MB) Контрольная сумма SHA256: f5f44d32522583f5b67853df08db106b3bbcf5dcdda94a4f498ab1f018cad976		На нескольких языках	00

(4,97 MB) Контрольная сумма SHA256: 16137504ce1051d6cda74c587c9d3b40cd470430c2372c2c2738c502ad4df335		На нескольких языках	00

(74,1 MB)

Контрольная сумма SHA256: 92860f0b470160a4c3924bbb4b3ea890fffc561a7853c059d30fcfea0dd7f45e

STEP-File

На нескольких языках

2023-02-09

ECLASS

ECLASS-9.0	27144705
ECLASS-10.0.1	27144705
ECLASS-11.0	27144705

ETIM

ETIM 8.0

EC002897

UNSPSC

UNSPSC 21.0

39121500



IECEE CB Scheme

ID допуска: DE1-65890

	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²

	480 В	32 A



VDE Zeichengenehmigung

ID допуска: 40045394

	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²

	480 В	32 A


REACh SVHC	Lead 7439-92-1

China RoHS	Период времени для применения по назначению (EFUP): 10 лет;
	Информация об опасных веществах приведена в заявлении производителя на вкладке «Загрузки»

ип изделия	Зарядный кабель переменного тока
Серия изделий	CHARX connect comfort

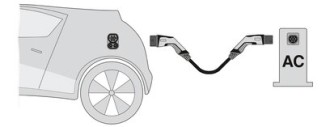

Применение	для зарядки электромобилей (EV) с зарядной розеткой на электромобиле типа 2 переменным током (AC)
Применение	совместим с инфраструктурными зарядными розетками типа 2 на зарядных станциях для электромобильности (EVSE)
Исполнение	Мобильный зарядный кабель AC
Исполнение	с зарядным штекером электромобиля и инфраструктурным зарядным штекером
Оснащение	с защитным колпачком
Тип фиксатора	Нет возможности блокировки навесным замком
Нанесенный логотип	Логотип PHOENIX CONTACT
Режим заряда	Режим 3, случай B
Стандарт зарядки	Тип 2
