Описание

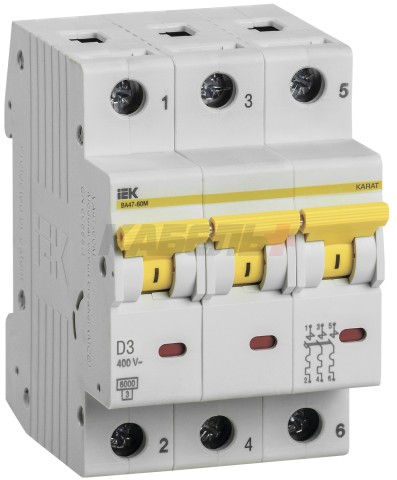

Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Преимущества
- Два типа защиты от сверхтоков – тепловая и электромагнитная.
- Широкая рукоятка для удобства включения/выключения автоматического выключателя.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Широкий диапазон рабочих температур от -40°С до +50°С.
Технические характеристики
| Количество полюсов |
3 |
| Характеристика срабатывания - кривая тока |
D |
| Тип напряжения |
Перемен./постоян. (AC/DC) |
| Номин раб напряжение, В |
400 |
| Тип расцепителя |
Тепловой, электромагнитный |
| Потери энергии, Вт |
9.0 |
| Макс сечение входящего кабеля, мм² |
25 |
| Тип монтажа |
на DIN-рейку |
| Наличие электромагнитного расцепителя |
Да |
| Возможна дополнит комплектация |
Да |
| Вес одного полюса, кг |
≤ 0,2 |
| Монтажная глубина - ниши, мм |
71 |
| Возможность присоединения шин |
PIN (штырь), FORK (вилка) |
| Время срабатывания расцепителя в зоне КЗ tm, с |
0,1 |
| Тип монтажной рейки |
35x7.5 |
| Ширина по количеству модульных расстояний |
3 |
| Мех износостойкость, циклов |
≥ 20000 |
| Климатическое исполнение |
УХЛ4 |
| Сфера применения |
Промышленное и бытовое |
| Класс токоограничения |
3 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА |
6.0 |
| Наличие дифференциального расцепителя |
Нет |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА |
6.0 |
| Частота, Гц |
50 |
| Наличие электронного расцепителя |
Нет |
| Общ количество полюсов |
3 |
| Тип подключения |
Винтовое соединение |
| Наличие теплового расцепителя |
Да |
| Отключающая способность по EN 60898, кА |
6 |
| Количество силовых полюсов |
3 |
| Наличие взрывозащиты |
Без взрывозащиты |
| Электр износостойкость, циклов |
≥ 8000 |
| Класс защиты от поражения электрическим током |
0 |
| Степень защиты - IP |
IP20 |
| Количество защищенных полюсов |
3 |
| Частота, Гц |
50 |
Производители могут изменять внешний вид, характеристики и комплектацию товара без предварительного уведомления продавцов и потребителей. Пожалуйста, отнеситесь с пониманием к этому факту. Мы заранее приносим извинения за возможные неточности в описании и фотографиях товара. Будем признательны за ваши замечания — это поможет сделать наш каталог еще точнее!
