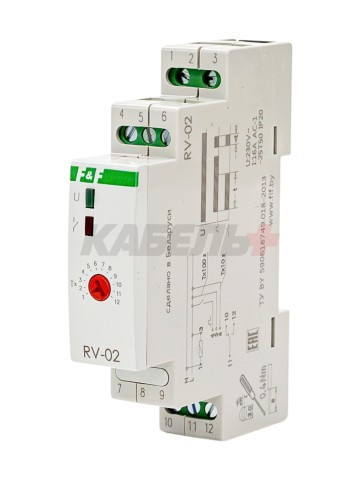

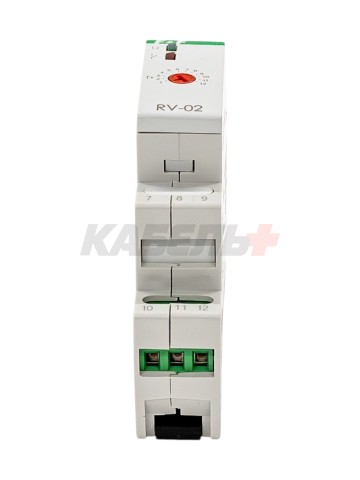

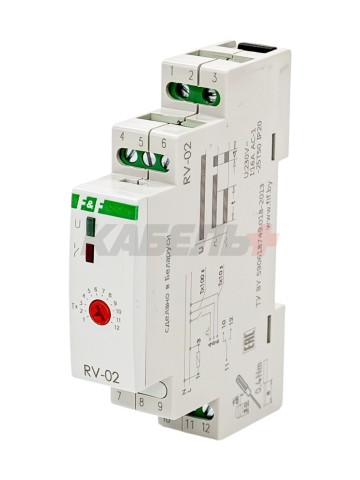

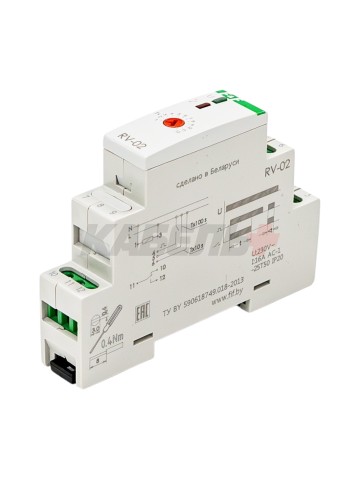

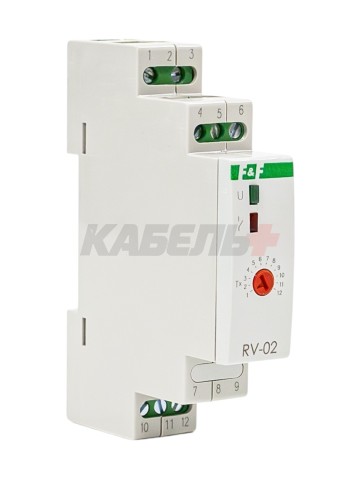

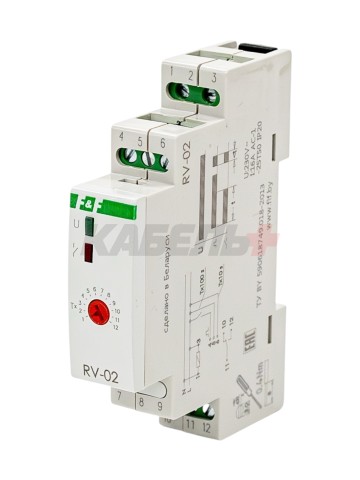

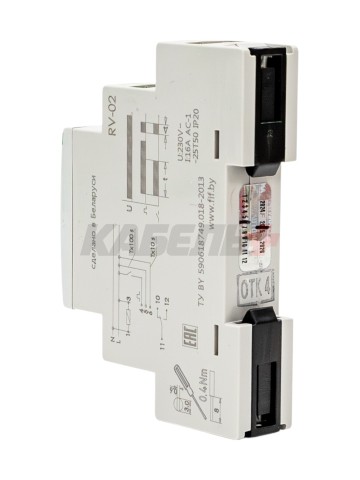

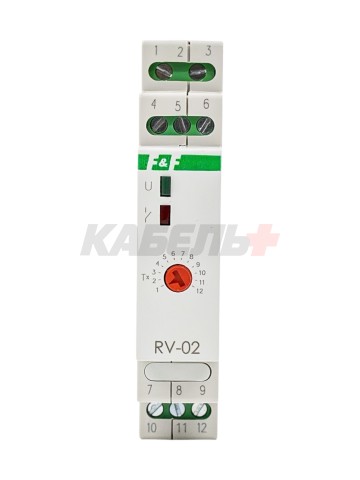

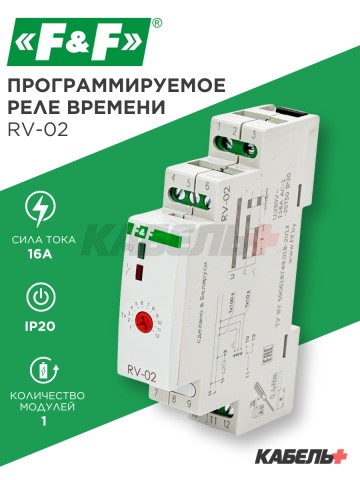

Реле времени RV-02 предназначено для включения нагрузки в системах автоматики (вентиляционных, отопительных, осветительных и т.п.) на установленный промежуток времени.

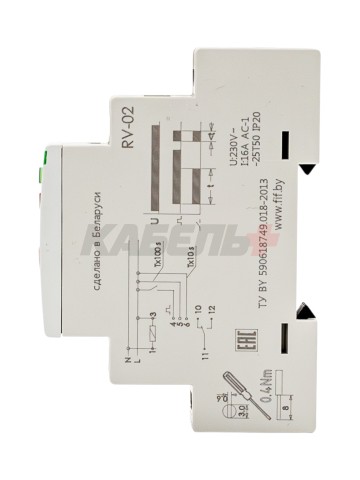

Принцип работы
1. Запуск реле подачей напряжения питания
После включения питания контакт реле 11-12 замыкается и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакт 11-12 размыкается, замыкается контакт 10-11. В таком положении реле находится до отключения питания.
2. Запуск реле управляющим сигналом
При замыкании контакта S замыкается контакт 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.
Технические характеристики
| Напряжение питания, В/Гц | 230 AC /50 |
| Максимальный коммутируемый ток, А | 16 AC-1/250 В |
| Контакт | 1 NO/NC (1 переключающий) |
| Вход управления | да |
| Диапазон выдержки времени, (диапазон 1), с | 1...12 |
| Диапазон выдержки времени, (диапазон 2), с | 10...120 |
| Диапазон выдержки времени, (диапазон 3), с | 100...1200 |
| Индикация | 2 светодиода |
| Потребляемая мощность, Вт | 1 |
| Диапазон рабочих температур, °С | -25...+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение | винтовые зажимы 2,5 мм² |
| Тип корпуса | 1S |
| Масса, г | 55 |
| Монтаж | на DIN-рейке 35 мм |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 10 |
Комплект поставки:
Реле времени- 1 шт.
Руководство по эксплуатации.
Упаковка.
Характеристики
| Бренд |
F&F (PL) |
| Гарантия |
2 года |
| Количество полюсов |
1 |
| Тип устройства |
реле времени |
| Номинальный ток, А |
16 |
| Отключающая способность, кА |
Нет |
| Количество модулей |
1 |
| Разъем для подключения шины типа Fork |
Нет |
| Встроенная возможность опломбирования |
Нет |
| Максимальное сечение подключаемого провода, мм² |
2,5 |
| Характеристика срабатывания эл.магн. расцепителя |
Нет |
| Номинальный отключающий дифференциальный ток, mA |
Нет |
| Подключение питания снизу |
Нет |
| В наличии |
Да |
| Раздел |
3855 |
