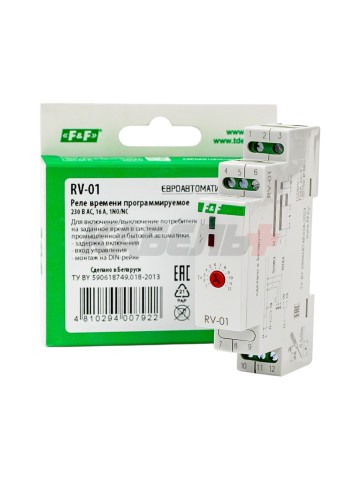

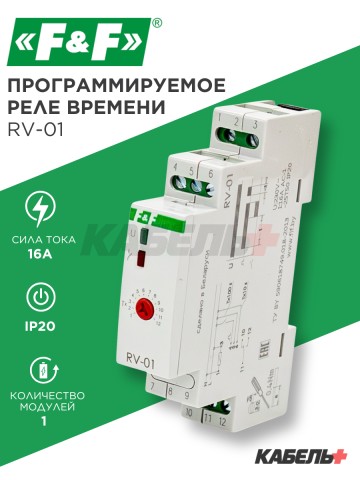

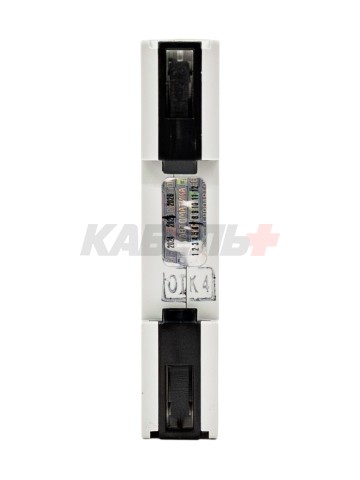

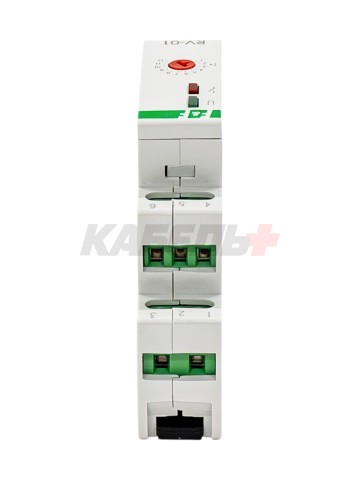

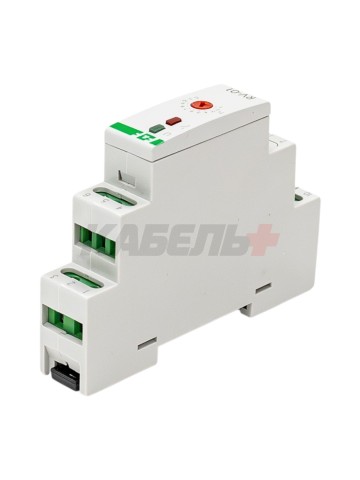

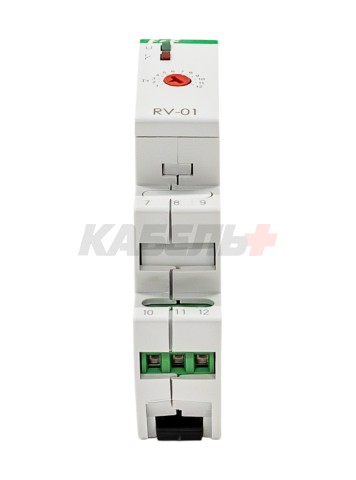

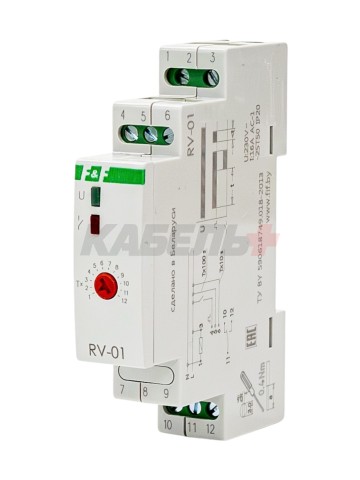

Реле времени RV-01 предназначено для включения нагрузки в системах автоматики (вентиляционных, отопительных, осветительных и т.п.) после отсчета заданного отрезка времени.
Принцип работы
1. Запуск реле подачей напряжения питания
После включения питания и отсчета установленной выдержки времени исполнительное реле включается, замыкаются контакты 11- 12. В таком положении реле находится до отключения питания.
2. Запуск реле управляющим сигналом
При замыкании контакта S начинается отсчет установленной выдержки времени по истечении которой включается исполнительное реле (замыкаются контакты 11-12). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.
Технические характеристики
| Напряжение питания, В/Гц | 230 AC /50 |
| Максимальный коммутируемый ток, А | 16 AC-1/ 250 В |
| Контакт | 1 NO/NC (переключающий) |
| Вход управления | да |
| Диапазон выдержки времени, (диапазон 1), с | 1...12 |
| Диапазон выдержки времени, (диапазон 2), с | 10...120 |
| Диапазон выдержки времени, (диапазон 3), с | 100...1200 |
| Индикация | 2 светодиода |
| Потребляемая мощность, Вт | 1 |
| Диапазон рабочих температур, °С | -25...+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение | винтовые зажимы 2,5 мм² |
| Тип корпуса | 1S |
| Масса, г | 55 |
| Монтаж | на DIN-рейке 35 мм |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 10 |
Комплект поставки:
Реле времени- 1 шт.
Руководство по эксплуатации.
Упаковка.
