Описание

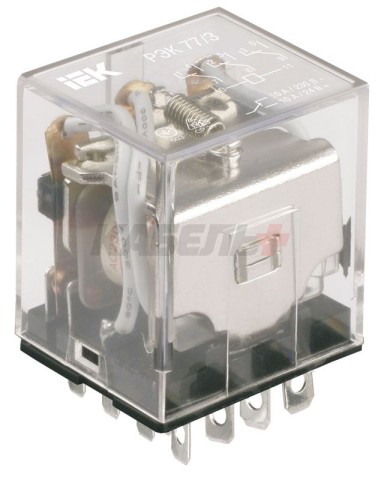

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Преимущества
- Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
- Любое рабочее положение в пространстве.
- Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
- Применение серебросодержащих контактов увеличивает их долговечность.
- Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.
Технические характеристики
| Тип напряжения управления |
Переменный (AC) |
| Номин напряж питания цепи управ Us пост тока DC, В |
- |
| Номин напряжение питания цепи управ Us AC 50 Гц, В |
220 |
| Количество переключающих контактов |
4 |
| Номин ток, А |
10 |
| Тип переключающих контактов |
Прочее |
| Кол-во групп переключающих контактов |
4 |
| С сигнальной лампой - индикатором |
Нет |
| Тип присоед разъема |
IEK_V0000174 |
| Тип подключения |
Плоское разъёмное соединение |
| Сопротивление изоляции, мОм |
≥ 100 |
| Ток потребляемый катушкой при DC 12 В, мА |
130.0 |
| Ток потребляемый катушкой при DC 24 В, мА |
80.0 |
| Температура эксплуатации, °C |
-45...40 |
| Мощность катушки управления при DC 24 В, Вт |
1.9 |
| Со съемными зажимами |
Нет |
| Ток потребляемый катушкой при AC 12 В, мА |
170.0 |
| Мощность катушки управления при DC 12 В, Вт |
1.6 |
| Степень защиты - IP |
IP40 |
| Номин раб напряжение DC контактов, В |
24 |
| Мощность катушки управления при AC 24 В, ВА |
4.6 |
| Мощность катушки управления при AC 230 В, ВА |
3.5 |
| Ширина, мм |
41.0 |
| Глубина, мм |
27 |
| Кол-во норм разомкнутых - НО контактов |
4 |
| Кол-во нормально замкнутых - НЗ контактов |
4 |
| Ток потребляемый катушкой при AC 24 В, мА |
190.0 |
| С перекидными контактами |
Нет |
| Мощность катушки управления при AC 12 В, ВА |
2.0 |
| Номин раб напряжение AC контактов, В |
230 |
| Тип управления или переключения |
Моностабильное |
| Высота, мм |
42 |
| В комплекте с розеткой |
Нет |
| Полюсность |
Определенная полюсность |
| Электр износостойкость, циклов |
≥ 10^5 |
| Климатическое исполнение |
IEK_V0000172 |
| Ток потребляемый катушкой при AC 230 В, мА |
15.0 |
| Мех износостойкость, циклов |
≥ 10^7 |
Производители могут изменять внешний вид, характеристики и комплектацию товара без предварительного уведомления продавцов и потребителей. Пожалуйста, отнеситесь с пониманием к этому факту. Мы заранее приносим извинения за возможные неточности в описании и фотографиях товара. Будем признательны за ваши замечания — это поможет сделать наш каталог еще точнее!
