Описание
Реле контроля фаз ORF предназначены для контроля параметров трехфазной электрической сети (чередование фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение) и защиты чувствительных к этим параметрам потребителей. Реле осуществляет измерение напряжения на каждой фазе относительно нейтрали (L-N).
Преимущества
- Широкий набор функций (контроль чередования фаз, обрыв фаз и нейтрали, асимметрия, повышенное и пониженное напряжение).
- Для настройки требуется только отвертка.
- Фиксированные уставки - оборудование типа "поставил и забыл".
- Широкий диапазон измеряемого (фазного) напряжения от 101 В до 318 В.
- Широкий диапазон рабочих температур от минус 20°С до плюс 55°С.

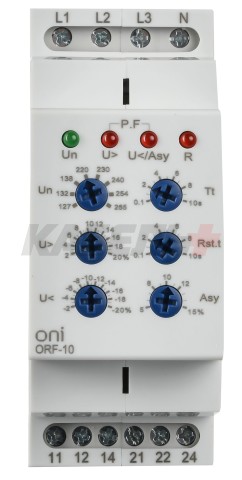

- Информативная светодиодная индикация состояния реле.
- Элементная база от ведущих мировых производителей.
- Крепление на стандартную 35мм DIN-рейку.
- Корпус из не поддерживающих горение материалов.
Технические характеристики
| Контроль макс напряжения |
Да |
| Контроль минимального напряжения |
Да |
| Контроль обрыва фаз |
Да |
| Контроль перекоса фаз |
Да |
| Контроль чередования фаз |
Да |
| Напряжение питания, В |
127...265 |
| Тип напряжения управления |
Переменный (AC) |
| Количество переключающих контактов |
2 |
| Номин ток контактных групп при АС-1, А |
8 |
| Ремонтопригодность |
Нет |
| Степень защиты IP клеммы |
IP20 |
| Номин напряжение питания цепи управ Us AC 50 Гц, В |
127...265 |
| Степень загрязнения |
2 |
| Индикатор срабатывания реле |
Красный светодиод (R) |
| Тип монтажа |
DIN-рейка (стандарт) 35 мм |
| Высота, мм |
90 |
| Номин напряж питания цепи управ Us пост тока DC, В |
- |
| Мех износостойкость, циклов |
10^7 |
| Диапазон напряжения, В |
101...318 |
| Макс сечение кабеля, мм² |
6 |
| Гистерезис, процентов |
2 |
| Глубина, мм |
64 |
| Диапазон уставок по напряжению, процентов |
2...20 |
| Ширина, мм |
36 |
| Время срабатывания, с |
0,1...10 |
| Мин задержка на включение, с |
0.5 |
| Погрешность измерений, процентов |
1 |
| Степень защиты IP лицевая панель |
IP40 |
| Диапазон частоты питающего напряжения, Гц |
45...65 |
| Температура эксплуатации, °C |
-20...55 |
| Мин задержка на отключение, с |
0 |
| Макс задержка на включение, с |
- |
| Электр износостойкость, циклов |
10^5 |
| Макс задержка на отключение, с |
10 |
| Номин напряжение контактной группы, В |
250 АС / 24 DC |
| Индикатор наличия напряжения |
Зелёный светодиод (Un) |
| Категория перенапряжения |
3 |
| Тип измеряемого напряжения |
Переменный (AC) |
| Рабочее положение |
Любое |
Производители могут изменять внешний вид, характеристики и комплектацию товара без предварительного уведомления продавцов и потребителей. Пожалуйста, отнеситесь с пониманием к этому факту. Мы заранее приносим извинения за возможные неточности в описании и фотографиях товара. Будем признательны за ваши замечания — это поможет сделать наш каталог еще точнее!
