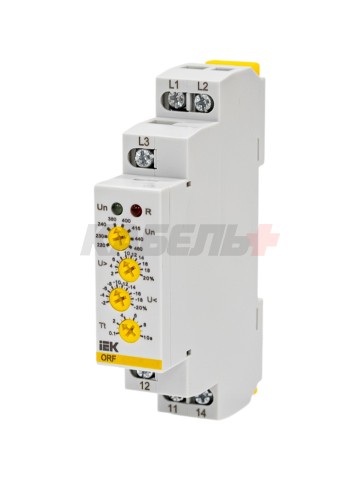

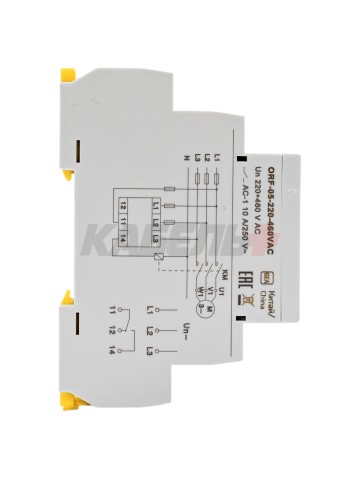

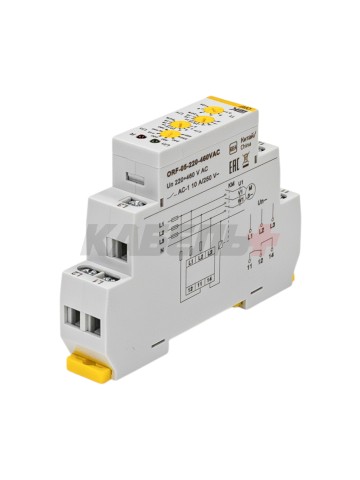

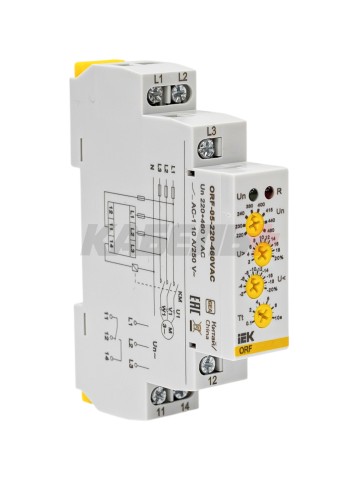

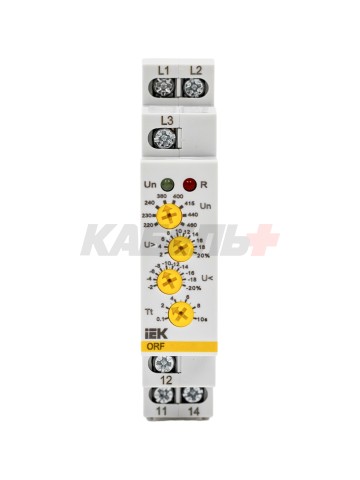

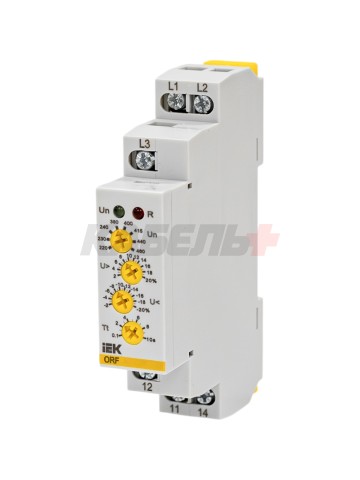

Описание
Предназначено для контроля параметров напряжения сети (чередование фаз, асимметрия, повышенное и пониженное напряжение) и передачи команды исполнительным устройствам. Контроль повышения, понижения и асимметрии напряжения, чередования и обрыва фаз. Настраиваемые диапазоны контроля напряжения и времени срабатывания. Уровень асимметрии напряжения фиксированный.
Преимущества
- Контроль чередования и обрыва фаз, а также понижения, повышения и ассиметрии напряжения в электрической сети для предотвращения выхода защищаемого оборудования из строя.
- Регулируемые уставки.
- Широкий диапазон рабочих напряжений: 220 - 460В AC.
- Элементная база от ведущих мировых производителей.
- Крепление на стандартную 35мм DIN-рейку.
- Корпус из не поддерживающих горение материалов.
Технические характеристики
| Контроль макс напряжения |
Да |
| Контроль минимального напряжения |
Да |
| Контроль обрыва фаз |
Да |
| Контроль перекоса фаз |
Да |
| Контроль чередования фаз |
Да |
| Напряжение питания, В |
220...460 |
| Тип напряжения управления |
Переменный (AC) |
| Количество переключающих контактов |
1 |
| Номин ток контактных групп при АС-1, А |
10 |
| Погрешность измерений, процентов |
± 1 |
| Ширина, мм |
18 |
| Индикатор срабатывания реле |
Красный светодиод (R) |
| Степень защиты IP клеммы |
IP20 |
| Гистерезис, процентов |
2 |
| Температура эксплуатации, °C |
-20...55 |
| Индикатор наличия напряжения |
Зелёный светодиод (Un) |
| Макс сечение кабеля, мм² |
одножильный 1x2,5 или 2x1,5 многожильный с наконеч |
| Мех износостойкость, циклов |
10^7 |
| Глубина, мм |
64 |
| Номин напряжение питания цепи управ Us AC 50 Гц, В |
220...460 |
| Электр износостойкость, циклов |
10^6 |
| Диапазон частоты питающего напряжения, Гц |
45...65 |
| Рабочее положение |
Любое |
| Степень защиты IP лицевая панель |
IP40 |
| Время срабатывания, с |
(0,1...10) ± 10% |
| Тип монтажа |
DIN-рейка (стандарт) 35 мм |
| Диапазон напряжения, В |
176...552 |
| Тип измеряемого напряжения |
Переменный (AC) |
| Степень загрязнения |
2 |
| Номин напряж питания цепи управ Us пост тока DC, В |
- |
| Макс задержка на отключение, с |
10 |
| Категория перенапряжения |
3 |
| Мин задержка на отключение, с |
0 |
| Номин напряжение контактной группы, В |
250 АС / 24 DC |
| Вес, кг |
0,064 |
| Ремонтопригодность |
Нет |
| Диапазон уставок по напряжению, процентов |
2...20 |
| Макс задержка на включение, с |
- |
| Высота, мм |
95 |
| Погрешность настройки, процентов |
± 5 |
| Мин задержка на включение, с |
0.5 |
