Описание

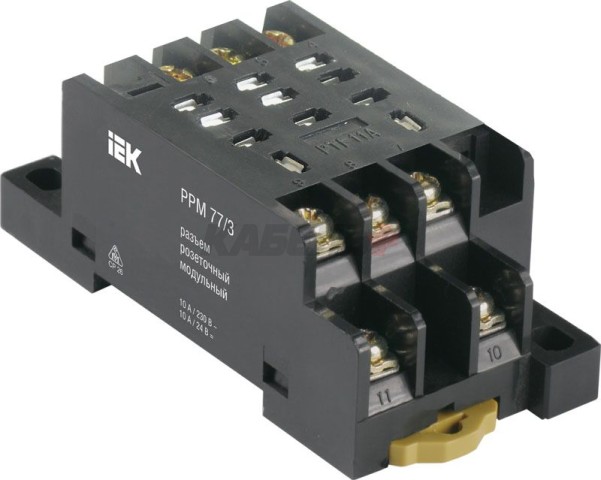

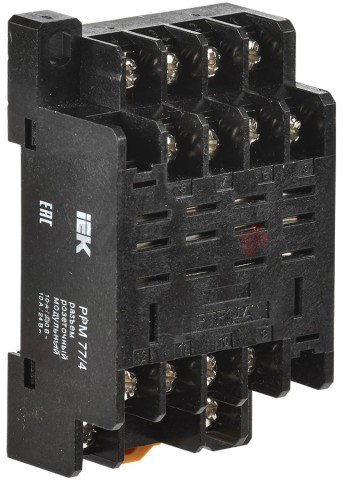

Реле промежуточные модульной серии РЭК77 и РЭК78 предназначены для передачи команд управления исполнительными элементами путем коммутации их электрических цепей своими переключающими контактами. Реле соединяются с розеточными модульными разъемами РРМ77 и РРМ78, устанавливаемыми на 35-мм монтажной DIN-рейке. На разъемах расположены зажимы выводов переключающих контактов и катушки. В реле применяются серебросодержащие контакты.
Преимущества
- Более высокое значение номинального тока контактов по сравнению с промежуточным реле РП-21 позволяет использовать реле серии РЭК в цепях до 10А.
- Любое рабочее положение в пространстве.
- Уменьшенные габариты реле серии РЭК предоставляют возможность более рационального размещения изделий на монтажных плоскостях.
- Применение серебросодержащих контактов увеличивает их долговечность.
- Реле может комплектоваться модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов.
Технические характеристики
| Тип монтажа |
DIN-рейка (стандарт) 35 мм |
| Количество пинов - штырьков |
14 |
| Номин ток, А |
10 |
| Тип подключения |
Винтовое соединение |
| Ремонтопригодность |
Нет |
| Модульное исполнение |
Да |
| Ширина, мм |
45.0 |
| Возможнотсь расширения |
Нет |
| Электр износостойкость, циклов |
10^5 |
| Высота, мм |
78.5 |
| Сечение проводника, мм² |
0,75...2,5 |
| Номин напряжение постоян тока - DC, В |
24 |
| Со съемными зажимами |
Нет |
| Мех износостойкость, циклов |
10^7 |
| Температура эксплуатации, °C |
-45...40 |
| Климатическое исполнение |
У2.1 |
| Номин напряжение перемен тока, В |
230 |
| Глубина, мм |
30.0 |
| Степень защиты - IP |
IP20 |
