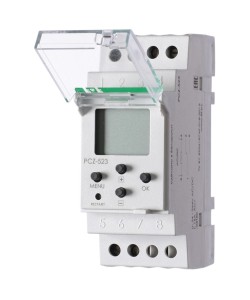

Реле времени PCZ - 523 предназанчено для включения/выключения различных электрических приборов и электроустановок по предварительно установленной программе. Например: включение звонков в школе по расписанию уроков, электродвигателя конвейера и т.п.
Принцип работы
Включение устройств либо электрических цепей (контакт 1-5 замкнут) происходит в заданное время, выключение (контакт 1-5 размыкается) - по окончании длительности импульса в диапазоне от 1 секунды до 99 минут 59 секунд. Возможно задание 2 программ работы, переключение между программами осуществляется вручную.
Функциональные возможности
- индикация текущего времени, дня недели и режима работы;
- встроенная литиевая батарея, поддерживающая часы реального времени в течение не менее 2-х лет после отключения напряжения питания;
- многократное повторение программ по циклам:
суточному, недельному, по рабочим и выходным дням;
- установка двух независимых программ работы, переключение программ осуществляется вручную;
- автоматическая смена времени зима-лето.
Технические характеристики
| Напряжение питания, В | 24...264 AC/DC |
| Номинальный коммутируемый ток, А | 16 AC-1/ 250 В |
| Контакт | 1NO/NC |
| Максимальный ток катушки контактора, А | 3 AC-15/ 250 В |
| Тип батареи | CR2032 |
| Точность показания часов, с | 1 |
| Погрешность хода часов в течение суток, с | ±1 |
| Количество ячеек памяти | 60 |
| Дискретность установки времени, мин | 1 |
| Длительность импульса | 1 с...99 мин 59 с |
| Время сохранения заданной программы (при снятии напряжения питания), не менее, лет | 2 |
| Потребляемая мощность, Вт | 1,5 |
| Диапазон рабочих температур, °С | -25...+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 35х90х65 |
| Подключение | винтовые зажимы 2,5 мм² |
| Тип корпуса | 2S |
| Масса, г | 120 |
| Монтаж | на DIN-рейку 35 мм |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Гарантийный срок, лет | 3 |
| Срок службы, лет | 10 |
Комплект поставки:
Реле времени - 1 шт.
Руководство по эксплуатации
Упаковка
