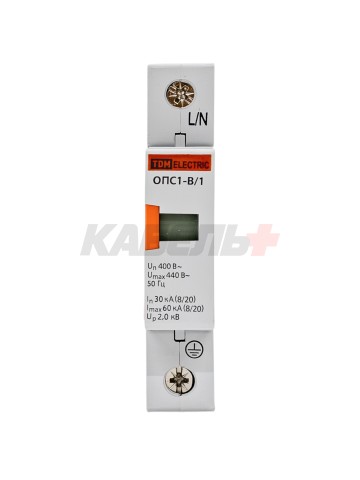

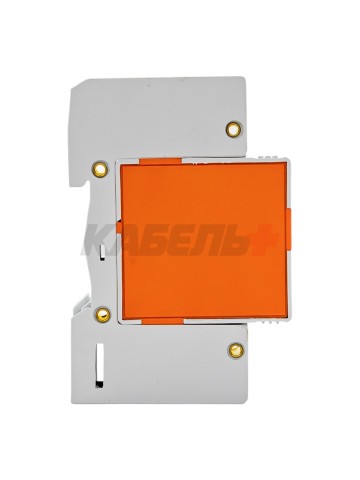

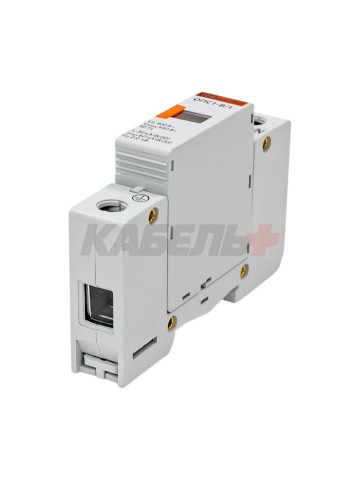

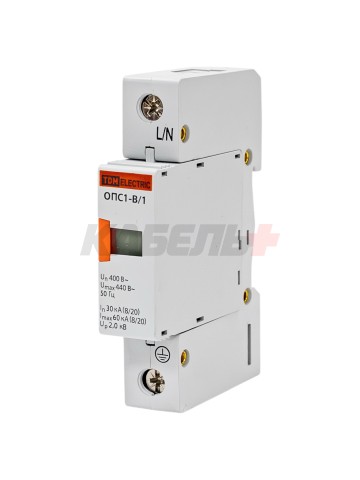

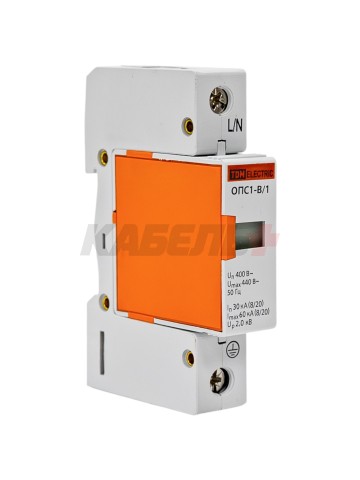

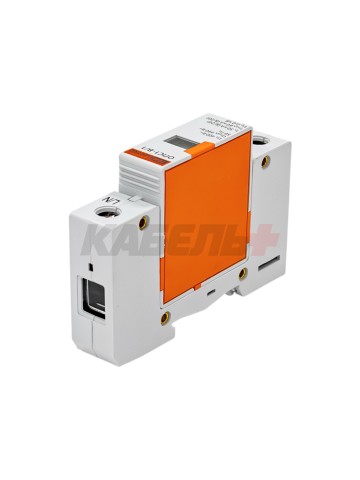

ОПС1-В 1P In=30kA Un=400B Im=60kA TDM разрядник

Артикул: SQ0201-0001

Бренд TDM ELECTRIC
Гарантия 5 лет
Количество полюсов 1
Тип устройства разрядник
Номинальный ток, А Нет
Отключающая способность, кА 60
Количество модулей 1
Разъем для подключения шины типа Fork Нет
Встроенная возможность опломбирования Нет
Максимальное сечение подключаемого провода, мм² 20
Характеристика срабатывания эл.магн. расцепителя Нет
Номинальный отключающий дифференциальный ток, mA Нет
Подключение питания снизу Нет
Все характеристики
Описание товара
Назначение:
1. Защита от грозовых импульсных перенапряжений.
2. Защита от коммутационных импульсных перенапряжений.

Применение:
-Устанавливают в месте ввода электроэнергии в здания или на вводе главного распределительного щита объекта до коммутационнаых и защитных аппаратов и счётчика.
Ограничители класса В – предназначены для защиты объектов от непосредственного воздействия тока молнии (выравнивают потенциал в здании), атмосферных и коммутационных перенапряжений. Устанавливают на вводе в здание во вводно-распределительном устройстве (ВРУ) или главном распределительном щите (ГРщ).
Конструкция:
-Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
-На лицевой панели ограничителя ОПС1 реализован визуальный указатель «износа» сменного защитного модуля.
-В каждом полюсе предусмотрен тепловой инерционный расцепитель для защиты варисторного элемента от перегрева.
-Сменный варисторный модуль позволяет провести замену, не отключая подключенные провода и не снимая основание.

Преимущества:
1. Металлическая подпружиненная защёлка позволяет надежно фиксировать аппарат на DIN-рейке.
2. Совместимость размеров позволяет установить аппарат в стандартный щиток с любыми аппаратами модульной серии.
3. Защитная плёнка на каждом ограничителе предохраняет его от пыли и влаги. Она так же является гарантией того, то аппарат новый и находится в заводской упаковке.
4. Клеммные зажимы ограничителя промаркированы и подписаны (Сеть/ Земля), что позволяет избежать ошибок при монтаже.


Технические характеристики
ПроизводительTDM ELECTRIC
Номинальное рабочее напряжение400 В
Максимальное рабочее напряжение440 В
Номинальный разрядный ток 8/20 мкс, кА30
Максимальный разрядный ток 8/20 мкс, кА60
Уровень напряжения защиты, не более, кВ2,0
Классификационное напряжение, В700
Время реакции, не более, нс25
Количество полюсов1
Материалпластик, не поддерживающий горение
Условия эксплуатацииУХЛ4
Максимальное сечение присоединяемых проводов25 мм²
Дополнительная информация
Характеристики
Бренд TDM ELECTRIC
Гарантия 5 лет
Количество полюсов 1
Тип устройства разрядник
Номинальный ток, А Нет
Отключающая способность, кА 60
Количество модулей 1
Разъем для подключения шины типа Fork Нет
Встроенная возможность опломбирования Нет
Максимальное сечение подключаемого провода, мм² 20
Характеристика срабатывания эл.магн. расцепителя Нет
Номинальный отключающий дифференциальный ток, mA Нет
Подключение питания снизу Нет
В наличии Да
Раздел 3855
Высота, мм 70
Ширина, мм 95
Глубина, мм 20
