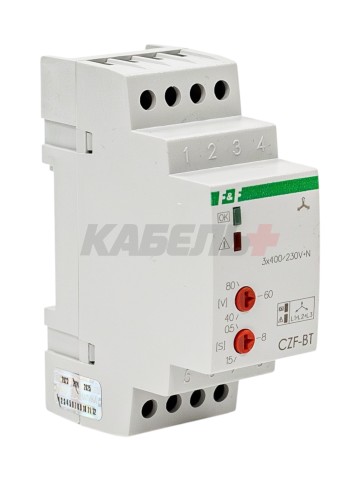

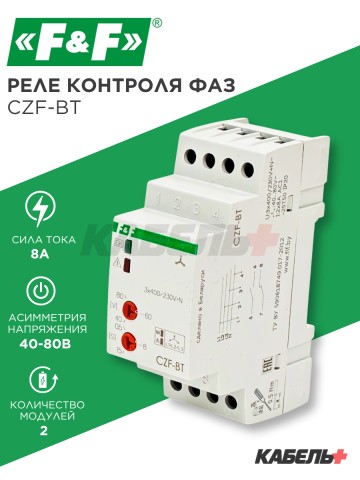

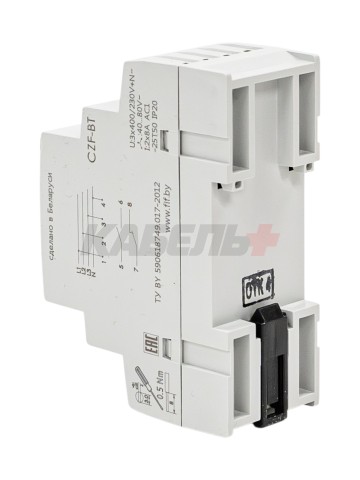

Реле контроля фаз предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях: отсутствия напряжения хотя бы одной из фаз, асимметрии напряжения, обрыва нулевого провода, повышения и снижения напряжения.
Принцип работы
Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций
контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Технические характеристики
| Напряжение питания, В/Гц | 3х400/230/ 50 |
| Максимальный коммутируемый ток, А | 2х8 AC-1/ 250В AC |
| Контакт | 1 NO, 1NC |
| Максимальный ток катушки контактора, А | 2 |
| Асимметрия напряжения, В | 40...80 |
| Гистерезис, В | 5 |
| Напряжение отключения (при падении напряжения в фазах), В | 160 |
| Напряжение отключения (при повышении напряжения в фазах), В | 260 |
| Задержка отключения по асимметрии, с | 0,5...15 |
| Задержка отключения (при попадания напряжении в фазах), с | 5 |
| Задержка отключения (при повышении напряжении в фазах), с | 0,1 |
| Потребляемая мощность, Вт | 1,6 |
| Коммутационная износостойкость, циклов | 100000 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы 2,5 мм² |
| Габариты (ШхВхГ), мм | 35х90х65 |
| Тип корпуса | 2S |
| Масса, кг | 0,120 |
| Монтаж | на DIN- рейку 35 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 10 |

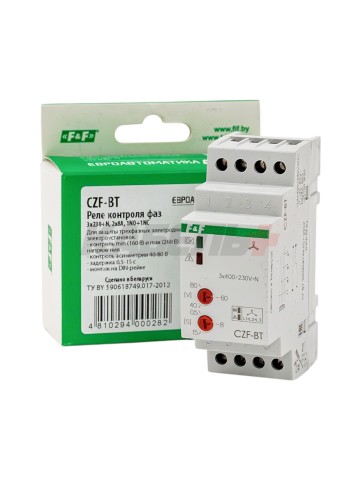

Комплект поставки:
1. Реле контроля фаз-1 шт.
2. Руководство по эксплуатации
3. Упаковка
