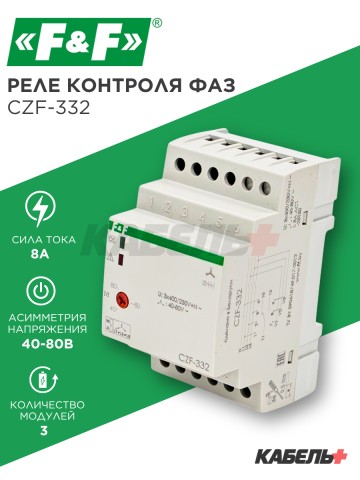

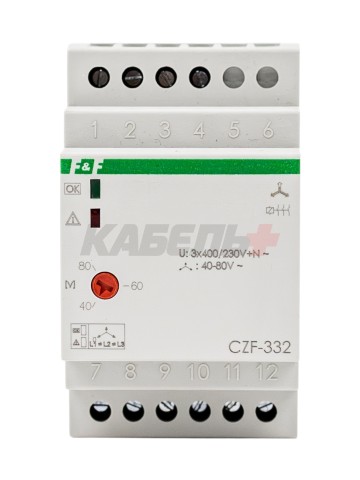

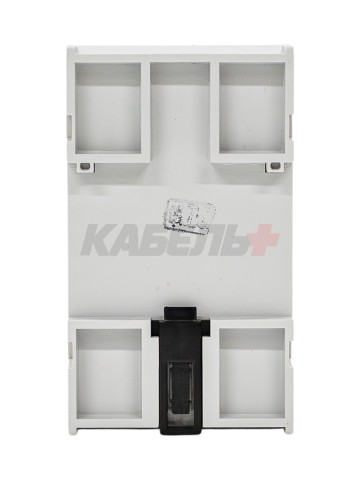

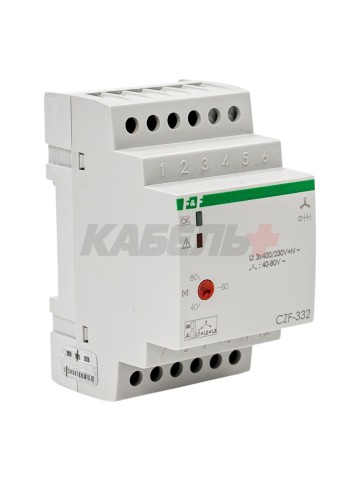

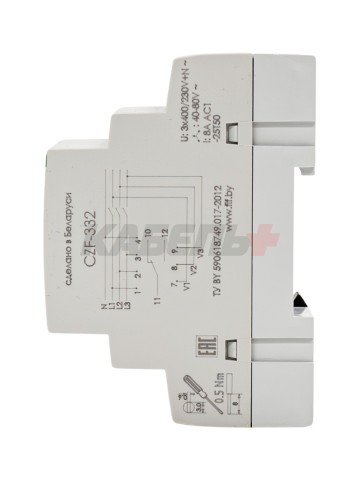

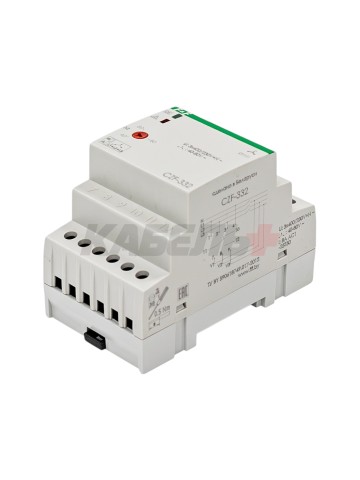

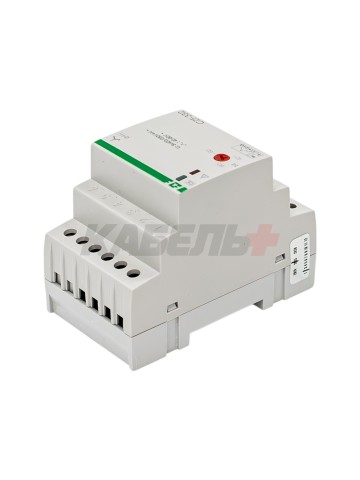

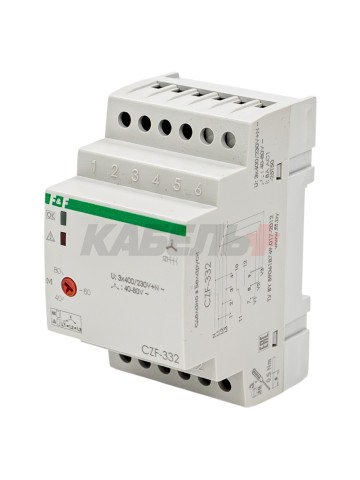

Реле контроля фаз предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях: отсутствия напряжения хотя бы одной из фаз, асимметрии напряжения, снижения напряжения, повреждение контактов контактора.
Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и
контактор отключается. Включение проис ходит автоматически после восстановления сетевого напряжения питания. В случае повреждения контактора включение включение происходит после полного снятия напряжения и последующей его подачи.
Технические характеристики
| Напряжение питания, В/Гц | 3х400/230/50 |
| Максимальный коммутируемый ток, А | 8 AC1/ 250В AC |
| Контакт | 1 NO/NC |
| Максимальный ток катушки контактора, А | 2 |
| Асимметрия напряжения, В | 40...80 |
| Гистерезис, В | 5 |
| Напряжение отключения, В | 160 |
| Задержка отключения, с | 0,1 |
| Задержка отключения при асимметрии, с | 3...5 |
| Потребляемая мощность, Вт | 1,6 |
| Коммутационная износостойкость, циклов | 100000 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы 2,5 мм² |
| Габариты (ШхВхГ), мм | 52,5х90х65 |
| Тип корпуса | 3S |
| Масса, кг | 0,150 |
| Монтаж | на DIN- рейку 35 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 10 |
Комплект поставки:
1. Реле контроля фаз-1 шт.
2. Руководство по эксплуатации
3. Упаковка
