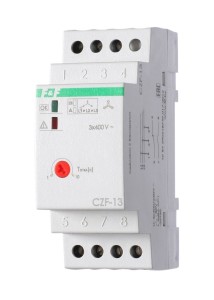

Реле контроля фаз CZF-13 предназначено для защиты электродвигателей и электроустановок, подключенных к трёхфазной сети, в случаях:
1. Отсутствия хотя бы одной из фаз.
2. Асимметрии напряжения.
3. Повышения напряжения более 480 В.
4. Снижения напряжения менее 320 В.
Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле 7-8 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле
размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Функциональные особенности:
1. Контроль наличия фаз.
2. Контроль асимметрии между фазами.
3. Контроль верхнего значения напряжения.
4. Контроль нижнего значения напряжения.
Технические характеристики
| Напряжение питания, В/Гц | 3х400/50 |
| Максимальный коммутируемый ток, А | 2х8 AC-1/ 250В AC |
| Контакт | 1 NO, 1NC |
| Максимальный ток катушки контактора, А | 2 АС-15 |
| Напряжение отключения (при падении напряжения в фазах), В | 320 |
| Напряжение отключения (при повышении напряжения в фазах), В | 480 |
| Асимметрия напряжения, В | 80 |
| Гистерезис, В | 5 |
| Задержка отключения при асимметрии, с | 1...10 |
| Задержка отключения при падении напряжения, с | 5 |
| Задержка отключения при повышении напряжения, с | 0.5 |
| Задержка включения, с | 2 |
| Потребляемая мощность, Вт | 1,6 |
| Коммутационная износостойкость, циклов | 100000 |
| Степень защиты | IP20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы 2,5 мм² |
| Габариты (ШхВхГ), мм | 35х90х65 |
| Тип корпуса | 2S |
| Масса, кг | 0,1 |
| Монтаж | на DIN- рейку 35 мм |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 10 |
Комплект поставки:
1. Реле контроля фаз-1 шт.
2. Руководство по эксплуатации
3. Упаковка
