Назначение:
1. Защита от токов короткого замыкания и токов перегрузки.
2. Защита от дифференциальных токов утечки (защита жизни человека от поражения электрическим током и защита от пожара).
Применение:
-Щиты этажные.
Преимущества:
1. Компактная ширина модуля (18 мм) позволяет экономить место в электрических сборках по сравнению со стандартной шириной автоматического выключателя дифференциального тока АВДТ.

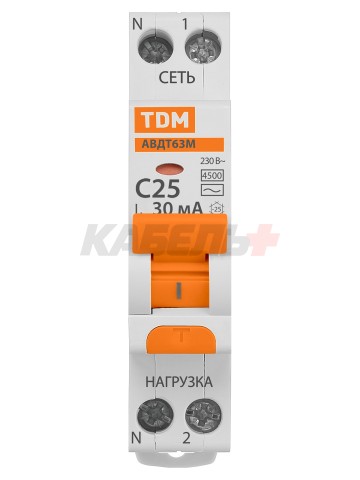

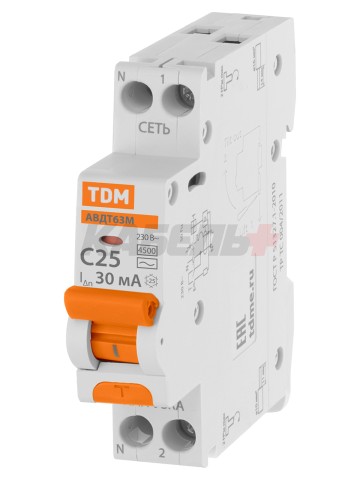

2. АВДТ63М – сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
3. На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
4. Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
Технические характеристики
| Производитель | TDM ELECTRIC |
| Количество полюсов | 1+N |
| Наличие защиты от сверхтоков в полюсах | в фазном полюсе |
| Номинальное рабочее напряжение Ue, В | 230 |
| Номинальное частота сети, Гц | 50 |
| Диапазон рабочих температур, °С | от -25 до +40 |
| Номинальный ток, А | 25 |
| Номинальный отключающий дифференциальный ток (уставка) IΔn, mA | 30 |
| Номинальный неотключающий дифференциальный ток IΔnо, mA | 0,5 IΔn |
| Номинальная наибольшая коммутационная способность Iсn, A | 4500 |
| Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm, A | 4500 |
| Рабочая характеристика, тип | AC |
| Характеристика срабатывания от сверхтоков, тип | С |
| Механическая износостойкость, циклов В-О, не менее | 10 000 |
| Электрическая износостойкость, циклов В-О, не менее | 4000 |
| Максимальное сечение провода, присоединяемые к зажимам, мм² | сеть 16, нагрузка 10 |
| Условия эксплуатации | УХЛ4 |
| Степень защиты выключателя | IP20 |
| Диапазон рабочих температур | –25°C +40°C |
Комплектация:
-АВДТ63М – 1 шт.

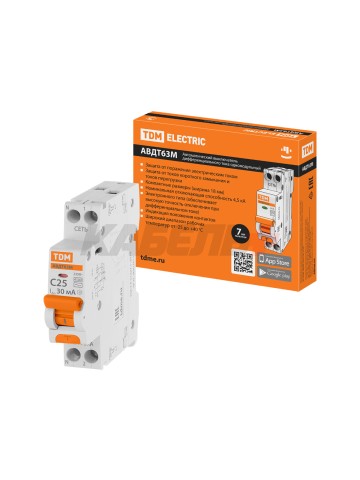

-Индивидуальная упаковка (коробка) – 1 шт.
-Руководство по эксплуатации. Паспорт – 1 шт.
