Назначение
- Проведение тока в нормальном режиме.
- Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
- Защита от пожара.
- Защита от токов утечки.
- Защита от токов перегрузки и короткого замыкания.
Применение
- Розеточные группы ванных и душевых помещений.
- Групповые линии, питающие розетки наружной установки.
- Цепи освещения подвалов и гаражей.
- Инфраструктурные объекты.
- Жилые дома.
Материалы
- Корпус и детали выполнены из пластика, не поддерживающего горение.
- Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
- Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
Конструкция

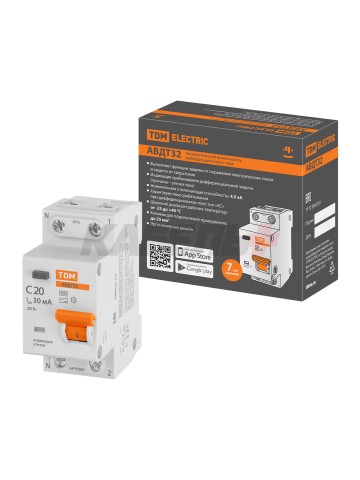

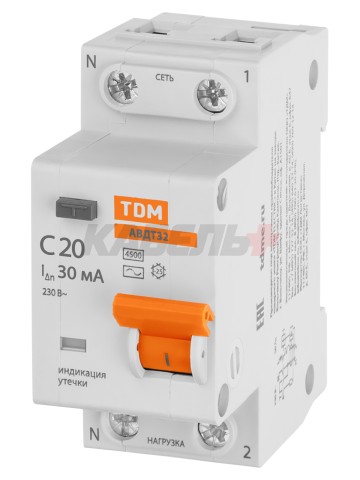

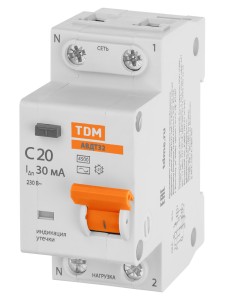

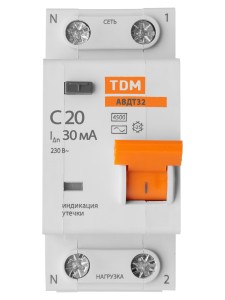

- Аппарат АВДТ 32 4,5 кА представляет собой компактный дифференциальный автомат и сочетает в себе функции авт вык-ля и вык-ля дифф тока.
- Аппарат занимает два стандартных модуля в щитке (36мм).

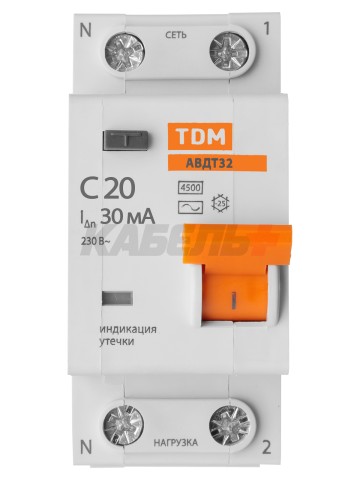

- На лицевой панели реализовано окошко отображающее срабатывание АВДТ – индикации утечки.
Преимущества
- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
- Экономичное решения для вашего дома.
| Наименование параметра |
Значение |
| Наличие драг. металлов: серебро, не менее |
0,35 |
| Число полюсов |
1+N |
| Масса (Кг) |
0,155 |
| Наличие защиты от сверхтоков в полюсах (А) |
в фазном полюсе |
| Номинальное рабочее напряжение Ue, В~ (В) |
230 |
| Номинальный ток In (А) |
10, 16, 20, 25, 32, 40, 50, 63 |
| Номинальная наибольшая коммутационная способность IΔn, A |
4500 |
| Номинальная дифференциальная наибольшая включающая и отключающая способность IΔn, A |
4500 |
| Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип (А) |
АС |
| Характеристика срабатывания от сверхтоков, тип (А) |
С |
| Номинальный дифференциальный неотключающий ток I∆no (А) |
0,5 I∆n |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ4 |
| Потребляемая мощность, Вт, не более (Вт) |
0,5 |
| Номинальная частота сети (Гц) |
50 |
| Степень защиты по ГОСТ 14254-96 |
IP20 |
| Электрическая износостойкость, циклов В-О, не менее |
6000 |
| Механическая износостойкость, циклов В-О, не менее |
15000 |
| Максимальное сечение проводников, присоединяемых к зажимам |
25 |
| Диапазон рабочих температур, °С |
от -25 до +40 |
| Номинальный дифференциальный отключающий ток (уставка) I∆n (А) |
10, 30, 100 |
Производители могут изменять внешний вид, характеристики и комплектацию товара без предварительного уведомления продавцов и потребителей. Пожалуйста, отнеситесь с пониманием к этому факту. Мы заранее приносим извинения за возможные неточности в описании и фотографиях товара. Будем признательны за ваши замечания — это поможет сделать наш каталог еще точнее!
