Описание

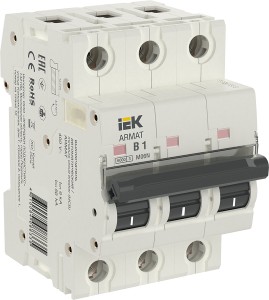

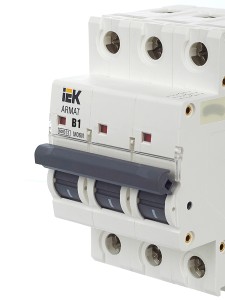

Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 6 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Технические характеристики
| Количество полюсов |
3 |
| Номин импульсное выдерживаемое напряжение, кВ |
6 |
| Характеристика срабатывания - кривая тока |
B |
| Тип напряжения |
Переменный (AC) |
| Номин раб напряжение, В |
400 |
| Тип расцепителя |
Тепловой, электромагнитный |
| Потери энергии, Вт |
9.0 |
| Наличие электронного расцепителя |
Нет |
| Частота, Гц |
50 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА |
6.0 |
| Количество силовых полюсов |
EV000069 |
| Ширина по количеству модульных расстояний |
3 |
| Вес одного полюса, кг |
0,116 |
| Время срабатывания расцепителя в зоне КЗ tm, с |
0,1 |
| Рабочая температура окружающей среды, °C |
-40...70 |
| Количество защищенных полюсов |
3 |
| Отключающая способность по IEC 60947-2, кА |
50 |
| Номин напряжение изоляции Ui, В |
500 |
| Степень защиты - IP |
IP20 |
| Общ количество полюсов |
3 |
| Наличие дифференциального расцепителя |
Нет |
| Наличие электромагнитного расцепителя |
Да |
| Режим работы |
Продолжительный-S1 |
| Электр износостойкость, циклов |
10000 |
| Отключение нейтрали |
Нет |
| Отключающая способность по EN 60898, кА |
6 |
| Тип подключения |
Винтовое соединение |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА |
6.0 |
| Наличие теплового расцепителя |
Да |
| Тип монтажной рейки |
IEK_V0000022 |
| Возможна дополнит комплектация |
Да |
| Класс защиты от поражения электрическим током |
0 |
| Макс сечение входящего кабеля, мм² |
25 |
| Тип монтажа |
EV004369 |
| Класс токоограничения |
3 |
| Наличие взрывозащиты |
IEK_V0000020 |
| Мех износостойкость, циклов |
20000 |
| Сфера применения |
IEK_V0000012 |
| Ремонтопригодность |
Нет |
| Возможность присоединения шин |
PIN (штырь), FORK (вилка) |
| Номинальный ток, А |
1 |
| Номин ток, А |
1.0 |
| Частота, Гц |
50 |
