Назначение

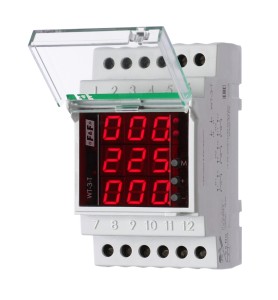

Указатель тока WТ-3-Т предназначен для отображения величины силы тока в 3-х фазной сети переменного тока.
Область применения
Применяется для визуального контроля тока в распределительных щитах, технологическом оборудовании и т.п.
Принцип работы
Указатель измеряет действующие значения силы тока. Применяется совместно со стандартным рядом промышленных трансформаторов тока с максимальным током вторичной обмотки 5 А.
Измеренные значения отображаются на цифровом индикаторе указателя. Максимальное отображаемое значение тока в каждой фазе – 999 А. В указателе можно установить предельно допустимые значения силы тока, по достижении которых индикатор мигает с частотой 1 Гц. Питание указателя осуществляется от сети переменного или постоянного тока.
Особенности
- отображение действующих значений тока на цифровом индикаторе;
- установка максимального и минимального значения тока, сигнализация о достижении установленного значения;
- сохранение в памяти минимального и максимального значения, считывание значений на цифровом индикаторе;
- установка коэффициента трансформации с панели управления;
- сохранение работоспособности при питании от одной фазы, в диапазоне напряжений от 20 до 450 В.
Технические характеристики
| Напряжение питания, В | 20…450 AC / 30…40 DC |
| Погрешность измерения, не более ,% | 3 |
| Потребляемая мощность, Вт | 4 |
| Диапазон рабочих температур, °С | -25...+50 |
| Степень защиты | IP20 |
| Подключение | винтовые зажимы 2,5 мм² |
| Габариты (ШхВхГ), мм | 52,5х90х65 |
| Тип корпуса | 3S |
| Монтаж | на DIN- рейку 35 мм |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
