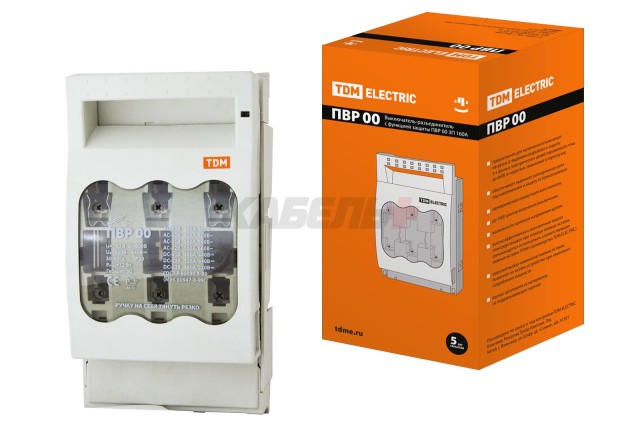

Выключатель-разъединитель с функцией защиты ПВР 00 3П 160A TDM

Цена / шт
69.50 руб.
Под заказ (цена может отличаться)
Самовывоз: 05-10-2024
Доставка: 07-10-2024
Показать на карте
Адрес Наличие
Оптовый отдел/cклад "Европровод" Сеница
Переключить магазин
0
Магазин Кабель+ Сеница
Переключить магазин
0
Магазин Кабель+ Брикета
Переключить магазин
0
Магазин Кабель+ Витебск
Переключить магазин
0
Магазин Кабель+ Гродно
Переключить магазин
0
Магазин Кабель+ Мини Экспобел
Переключить магазин
0
Галерея света Кабель+
Переключить магазин
0
Доступно под заказ
0
Посмотреть наличие
Количество
  • Вы выбрали максимальное количество
  • -
  • +
В коробке 8 шт.
Купить

Артикул: SQ0726-0001

Бренд TDM ELECTRIC
Материал корпуса полиамид-стекловолокно
Гарантия 1 год
Все характеристики
Описание товара

Назначение

  • Для включения/отключения  нагрузки (с видимым разрывом).
  • Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.

Применение

  • Вводно-распределительные устройства (ВРУ).
  • Оборудование трансформаторных подстанций (КСО, ЩО).
  • Шкафы и пункты распределительные (ШРС, ШР, ПР).
  • Шкафы и ящики управления.

Материалы

  • Контактная группа выключателя-разъединителя выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации.
  • Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-66).

Конструкция

Выключатель-разъединитель с функцией защиты состоит из:

  • трехполюсного основания, оснащенного зажимами для плавких вставок;
  • верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами);
  • нижнего защитного экрана контактов;
  • съемной крышки с местом для установки плавкиx вставок.

Преимущества

  • Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной коммутацией всех полюсов.
  • В отличии от простых держателей плавких вставок обеспечивается защита от прикосновения к токоведущим частям.
  • Механическая прочность изделия - до 1600 циклов включения/выключения.
  • Возможность контроля напряжения щупом через отверстия на лицевой панели.
  • Высокоэффективная и экономичная защита электроустановок при помощи плавких вставок (рекомендуется использовать соответствующие плавкие вставки ППНН производства TDM ELECTRIC).
  • Широкий выбор номиналов плавких вставок позволяет не менять устройство при изменении потребления мощности.

Категории применения



Наименование Артикул Тип тока Категории применения, согласно ГОСТ
ПBP 00 TDM SQ0726-0001 AC AC-23B 160A/400V AC-23B 125A/500V AC-21B 160A/660V AC-22B 160A/660V
DC DC-21B 160A/440V DC-22B 125A/440V DC-22B 160A/220V
ПBP 1 TDM SQ0726-0002 AC AC-22B 250A/500V AC-23B 250A/500V AC-22B 250A/660V AC-23B 250A/660V
DC DC-22B 250A/440V DC-23B 250A/440V DC-22B 250A/220V DC-23B 250A/220V
ПBP 2 TDM SQ0726-0003 AC AC-22B 400A/500V AC-23B 400A/500V AC-22B 400A/660V AC-23B 400A/660V
DC DC-22B 400A/440V DC-23B 400A/440V DC-22B 400A/220V DC-23B 400A/220V
ПBP 3 TDM SQ0726-0004 AC AC-22B 630A/500V AC-23B 630A/500V AC-22B 630A/660V AC-23B 630A/660V
DC DC-22B 630A/440V DC-23B 630A/440V DC-22B 630A/220V DC-23B 630A/220V
Наименование параметра Значение

Соответствуют стандартам ГОСТ Р 50030.3-99
Номинальные частоты, Гц 40-60
Номинальный тепловой ток, А 160 (ПВР 00); 250 (ПВР 1); 400 (ПВР 2); 630 (ПВР 3)
Число полюсов 3
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Коммутационная устойчивость, циклов коммутации, не менее 300
Механическая износостойкость, циклов В-О, не менее 1600



Производители могут изменять внешний вид, характеристики и комплектацию товара без предварительного уведомления продавцов и потребителей. Пожалуйста, отнеситесь с пониманием к этому факту. Мы заранее приносим извинения за возможные неточности в описании и фотографиях товара. Будем признательны за ваши замечания — это поможет сделать наш каталог еще точнее!
Дополнительная информация
Характеристики
Бренд TDM ELECTRIC
Материал корпуса полиамид-стекловолокно
Гарантия 1 год
Кратность продажи 1
В наличии Нет
Высота, мм 85
Ширина, мм 210
Глубина, мм 109
