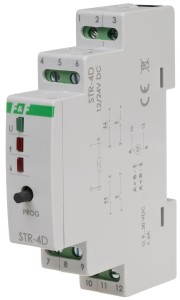

Контроллер STR-4D предназначен для управления роллетами (вверх-вниз) или другими объектами (например, воротами), которые приводятся в движение электрическим двигателем постоянного тока при помощи моментных выключателей (например, звонковых).
Принцип работы
Контроллер может работать как независимое устройство (предназначенное для открывания/закрывания одной роллеты), а также возможно объединение контроллеров в группы, с возможностью централизованного управления несколькими роллетами.
Включение двигателя роллеты происходит путем подачи короткого сигнала «+» на один или несколько входов управления. Двигатель включается на время, запрограммированное пользователем, в течение которого возможен полный подъем или опускание роллеты. Существует возможность остановки запущенной роллеты на уровне, выбранном пользователем (неполное открытие или закрытие роллеты).
Управление
Входы управления контроллера поделены на две группы: локальное управление и центральное управление.
Технические характеристики
| Питание, В | 9÷30 DC |
| Стык, А | 6 DС |
| Макс. нагрузка в состоянии ожидания, Вт | <0,05 |
| Макс. нагрузка в состоянии работы Вт | <0,06 |
| Управление | 9÷30 DC |
| Время включения (программирование), | 1 с – 15 мин |
| Рабочая температура, °С | -15÷50 |
| Сигнализация: питания и программирования | LED зел. |
| Сигнализация: работы и направления движения | 2хLED красн. |
| Вводы | винтовые клеммы 2,5 мм² |
| Момент закручивания, Нм | 0,4 |
| Размеры (1 модуль), мм | 18 |
| Монтаж | на шине TH-35 |
| Степень защиты | IP 20 |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
Комплект поставки:
Реле управления роллетами -1 шт.
Руководство по эксплуатации.
Упаковка.
