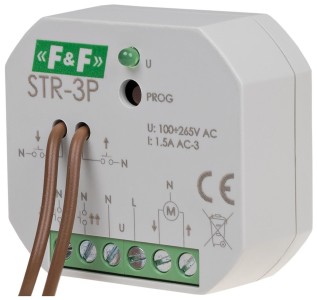

Контроллер STR-3P предназначен для управления роллетами (вверх-вниз) или другими объектами (например, воротами), которые приводятся в движение однофазовым электродвигателем переменного тока при помощи моментных выключателей (например, звонковых).
Принцип работы
Контроллер может работать как независимое устройство (предназначенное для открывания/закрывания одной роллеты), а также возможно объединение контроллеров в группы, с возможностью централизованного управления несколькими роллетами. Включение двигателя
сигнализируется свечением зеленого светодиода. Включение двигателя роллеты происходит путем включения короткого сигнала N на один или несколько входов управления. Двигатель включается на время, запрограммированное пользователем, в течение которого
возможен полный подъем или опускание роллеты. Существует возможность остановки запущенной роллеты на уровне, выбранном пользователем (неполное открытие или закрытие роллеты).
Управление:
Входы управления контроллера поделены на две группы: локальное управление и центральное управление.
Локальное управление:
В зависимости от способа подключения контроллер может работать в режиме одной или двух локальных кнопок. Две локальные кнопки.
Технические характеристики
| Питание, В | 100÷265 / 50-60 Гц |
| Стык, А | 8 / 250 В (АС-1) |
| Макс. нагрузка (АС-3), Вт | 320 (1,5 А) |
| Потребление в состоянии ожидания, Вт | 0,15 |
| Потребление в состоянии работы, Вт | 0,6 |
| Управление | уровень нейтральной линии N |
| Время включения (программирование), | 1 с – 15 мин |
| Рабочая температура, °С | -15÷50 |
| Сигнализация: питания и программирования | LED зел. |
| Вводы | винтовые клеммы 2,5 мм² |
| Момент закручивания, Нм | 0,4 |
| Вводы локального управления | 2×DY 1 мм² / l=10 мм |
| Размеры, мм | 43х48х20 |
| Монтаж | в монтажной коробке Ø 60 мм |
| Степень защиты | IP 20 |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
Комплект поставки:
Реле управления роллетами -1 шт.
Руководство по эксплуатации-1 шт.
Упаковка.
