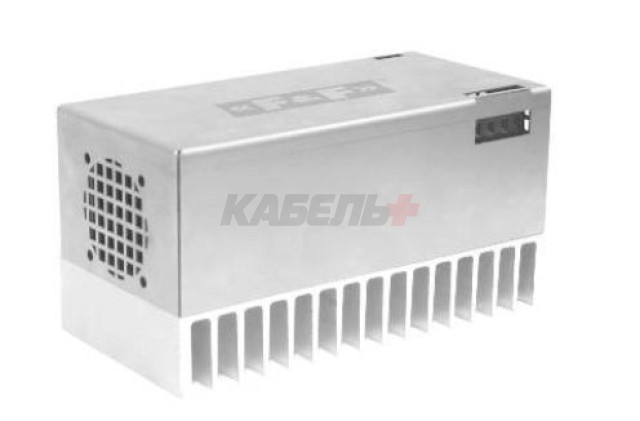

Универсальный регулятор освещенности SCO-816D предназначен для регулирования уровня освещенности диммируемых источников света высокой мощности, функционирующих под напряжением 230VAC.
Предназначен для работы с:
- лампами накаливания и галогеновыми лампами (резистивная нагрузка);
- лампами, работающими от тороидального или электронного трансформатора (индуктивная или емкостная нагрузка);
- LED лампами.
Диммер имеет 4 модификации:
- SCO-816 – базовая версия,
- SCO-816A – с аналоговым входом 0-10В,
- SCO-816M – с протоколом Modbus RTU,
- SCO-816D – с протоколом DALI.
Управление освещением осуществляется с помощью моностабильных кнопок, подключенных к управляющим входам или с помощью транзисторного ключа с ОК.
Диммер SCO-816D дополнительно оборудован:
- функцией плавного включения и отключения освещения (Soft Start);
- термической защитой;
- контролем перегрузки по току;
- встроенным предохранителем на 20A;
- возможностью подключения кнопки ON/OFF (ВКЛ/ВЫКЛ), управляемой сетевым напряжением 230В AC или постоянным напряжением DC.
Включение и отключение освещения происходит после короткого нажатия кнопки, подключенной ко входу правления ON/OFF (ВКЛ/ВЫКЛ) S. Уровень яркости изменяется длительным нажатием кнопки. Одно длительное нажатие изменяет уровень освещенности до достижения максимального значения, другое длительное нажатие изменяет уровень освещенности пока не будет достигнуто минимальное значение. Включение света путем кратковременного нажатия кнопки восстанавливает ранее установленный уровень яркости. Память состояния сохраняется до тех пор, пока питание не будет отключено. После повторного включения питания уровень яркости выходит на значение 100%.
Технические характеристики
| Напряжение питания, В | 230 |
| Максимальная мощность нагрузки, резистивная, Вт | 3600 |
| Максимальная мощность нагрузки, емкостная, индуктивная, Вт | 2500 |
| Максимальная мощность нагрузки, LED, Вт | 1500 |
| Потребляемая мощность, Вт | <5 |
| Напряжение управления, В | 230 AC / 9...12 DC |
| Задержка диммирования от 0 до 100%, с | 1 |
| Задержка диммирования от 100% до 0, с | 1 |
| Предельный ток, А | 16 |
| Ограничение по току, А | 20 (предохранитель 6,3х32мм) |
| Максимальная температура внутри корпуса, ºC | 65 |
| Температура подключения вентилятора, ºC | 45 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Степень защиты | IP20 |
| Подключение, силовые цепи | винтовые зажимы, 4 мм² |
| Подключение, цепи управления | винтовые зажимы, 2,5 мм² |
| Диапазон рабочих температур, ºC | 0...+40 |
| Габариты (ШхВхГ), без монтажного крепления, мм | 190х90х93 |
| Габариты (ШхВхГ), с монтажным креплением, мм | 230х90х93 |
| Монтаж | на плоскость |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
Производители могут изменять внешний вид, характеристики и комплектацию товара без предварительного уведомления продавцов и потребителей. Пожалуйста, отнеситесь с пониманием к этому факту. Мы заранее приносим извинения за возможные неточности в описании и фотографиях товара. Будем признательны за ваши замечания — это поможет сделать наш каталог еще точнее!
