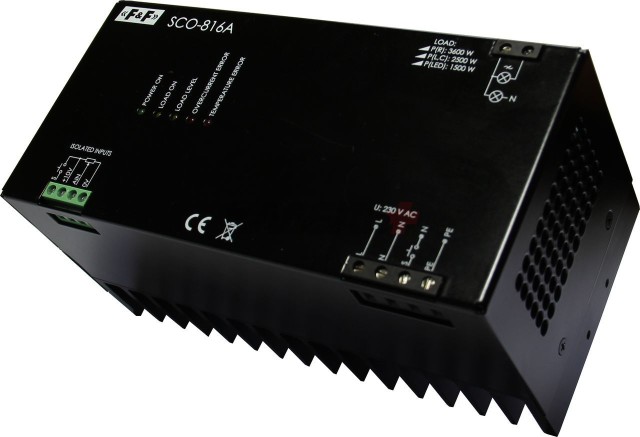

Универсальный регулятор освещенности SCO-816A предназначен для регулирования уровня освещенности диммируемых источников света высокой мощности, функционирующих под напряжением 230VAC.
Предназначен для работы с:
- лампами накаливания и галогеновыми лампами (резистивная нагрузка);
- лампами, работающими от тороидального или электронного трансформатора (индуктивная или емкостная нагрузка);
- LED лампами.
Диммер имеет 4 модификации:
- SCO-816 – базовая версия,
- SCO-816A – с аналоговым входом 0-10В,
- SCO-816M – с протоколом Modbus RTU,
- SCO-816D – с протоколом DALI.
Включение и отключение освещения происходит при помощи моностабильных кнопок, подключенных к входам управления ON/OFF (ВКЛ/ВЫКЛ). Уровень освещенности устанавливается при помощи аналогового сигнала 1÷10 в или с помощью потенциометра, подключенного к диммеру.
Диммер SCO-816A дополнительно оборудован:
- функцией плавного включения и отключения освещения;
- термической защитой;
- контролем перегрузки по току;
- встроенным предохранителем на 20A;
- возможностью подключения кнопки ON/OFF (ВКЛ/ВЫКЛ), управляемой сетевым напряжением 230В AC или постоянным напряжением DC.
Технические характеристики
| Напряжение питания, В | 230 |
| Максимальная мощность нагрузки, резистивная, Вт | 3600 |
| Максимальная мощность нагрузки, емкостная, индуктивная, Вт | 2500 |
| Максимальная мощность нагрузки, LED, Вт | 1500 |
| Потребляемая мощность, Вт | <5 |
| Напряжение управления, В | 230 AC / 9...12 DC |
| Задержка диммирования от 0 до 100%, с | 1 |
| Задержка диммирования от 100% до 0, с | 1 |
| Предельный ток, А | 16 |
| Ограничение по току, А | 20 (предохранитель 6,3х32мм) |
| Максимальная температура внутри корпуса, ºC | 65 |
| Температура подключения вентилятора, ºC | 45 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Степень защиты | IP20 |
| Подключение, силовые цепи | винтовые зажимы, 4 мм² |
| Подключение, цепи управления | винтовые зажимы, 2,5 мм² |
| Диапазон рабочих температур, ºC | 0...+40 |
| Габариты (ШхВхГ), без монтажного крепления, мм | 190х90х93 |
| Габариты (ШхВхГ), с монтажным креплением, мм | 230х90х93 |
| Монтаж | на плоскость |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
Характеристики
| Бренд |
F&F (PL) |
| Гарантия |
2 года |
| Тип устройства |
регулятор освещенности |
| Номинальный ток, А |
16 |
| Отключающая способность, кА |
Нет |
| Количество модулей |
Нет |
| Разъем для подключения шины типа Fork |
Нет |
| Встроенная возможность опломбирования |
Нет |
| Максимальное сечение подключаемого провода, мм² |
4 |
| Характеристика срабатывания эл.магн. расцепителя |
Нет |
| Номинальный отключающий дифференциальный ток, mA |
Нет |
| Подключение питания снизу |
Нет |
| В наличии |
Нет |
| Раздел |
3855 |
