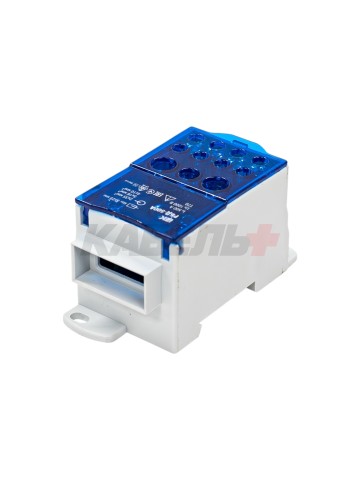

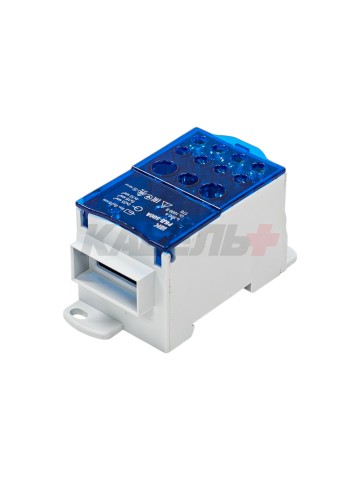

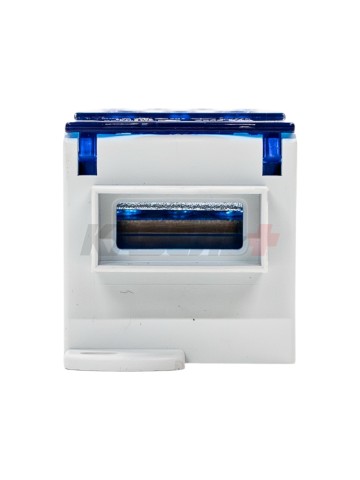

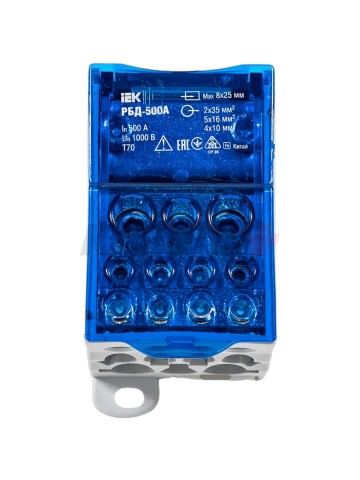

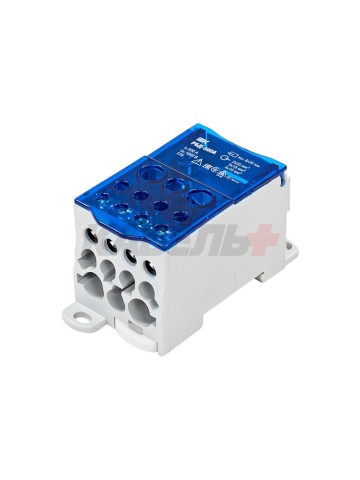

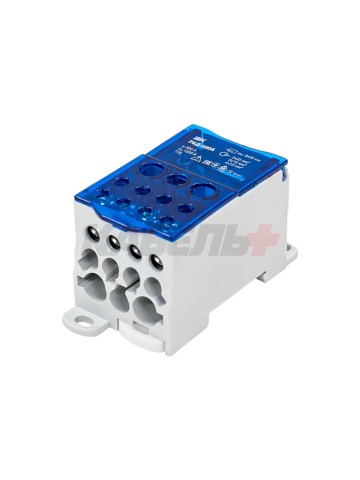

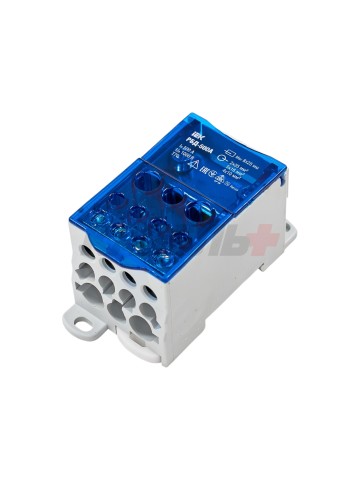

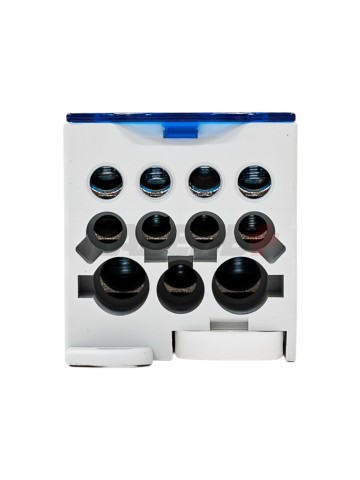

Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.
Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.
Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика.
Способы установки: – на монтажную DIN-рейку 35 мм, – на панель щита двумя винтами.
Преимущества: Изготовлены из луженой меди, корпус – из пластика, не поддерживающего горение, обладающими отличными электроизоляционными свойствами.
Технические характеристики
| Количество полюсов | 1 |
| Номин ток, А | 500 |
| Общ количество соединений | 12 |
| Сечение подкл проводников на входe, мм² | плоская шина шириной 15...24 мм толщиной 3...8 мм |
| Сечение подкл проводников на выходe, мм² | 2х35; 5х16; 4х10 |
| Номин напряжение, В | 1000 |
| Тип монтажа DIN-рейка / винт |
| Тип или способ подключения | Винт |
| Ширина, мм | 48.0 |
| Высота, мм | 96.0 |
| Глубина, мм | 51.0 |
| Количество соединений мен | 6 мм² 0 |
| Количество соединений | 10 мм² 4 |
| Количество соединений | 25 мм² 0 |
| Количество соединений | 16 мм² 5 |
| Количество соединений бол | 25 мм² 3 |
| Материал корпуса | Пластик |
| Температура эксплуатации, °C | -40...+70 |
| Безопасное соединение | Да |
| Частота | 50 Гц |
| Степень защиты - IP | IP20 |
| Материал контакта | Латунь |
| Номин выдерживаемый импульсный ток Ipk, кА | 51 |
| Макс среднекрадратичный кратковрем ток Icw, кА | 24.5 |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 3 |
Производители могут изменять внешний вид, характеристики и комплектацию товара без предварительного уведомления продавцов и потребителей. Пожалуйста, отнеситесь с пониманием к этому факту. Мы заранее приносим извинения за возможные неточности в описании и фотографиях товара. Будем признательны за ваши замечания — это поможет сделать наш каталог еще точнее!
