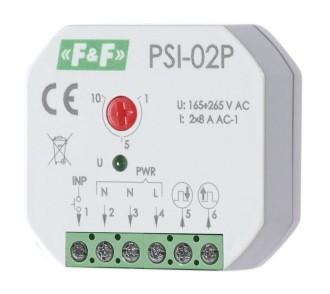

PSI-02P предназначено для непрерывного электрического напряжения в одиночные импульсы, управляющие исполнительными устройствами различных систем автоматики.
Принцип работы
Реле, после принятия управляющего сигнала на входе INP (по фронту), генерирует импульс на выходе 6 (контакт 4-6 замыкается на установленное время t). После снятия управляющего сигнала (по спаду) реле генерирует другой импульс на выходе 5 (контакт 4-5 замыкается на
установленное время t).
Технические данные
| Напряжение питания, В | 165...265 AC |
| Максимальный коммутируемый ток, А | 2х8 AC-1 |
| Тип контакта | 2хNO |
| Напряжение сигнала управления, В | 65...265 AC |
| Длительность выходного импульса, с | 1...10 |
| Потребляемая мощность, Вт | 1 |
| Рабочая температура,°С | -20...+50/td> |
| Подключение | винтовые зажимы 2,5 мм² |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | PDTN |
| Габариты (ШхВхГ), мм | 48х43х20 |
| Степень защиты | IP20 |
| Монтаж | в монтажн. коробке Ø60 мм |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
Комплект поставки:
Реле электромагнитное-1 шт;
Руководство по эксплуатации;
Упаковка.
