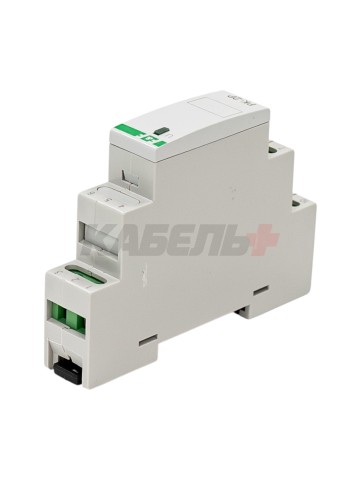

Реле электромагнитное PK-2P-12 предназначено для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также использования в качестве промежуточного.
Применяется в системах автоматики, управления, контроля и т.п.
Принцип работы

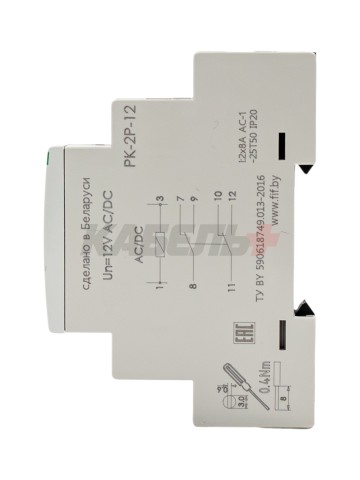

При подаче напряжения на клеммы 1, 3 происходит коммутация релейного выхода.
Технические данные
| Количество контактов | 2 |
| Тип контактов | NO/NC |
| Номинальное напряжение контактов, В | 250 AC |
| Номинальный коммутируемый ток контактов, А | 8 AC-1 |
| Время срабатывания/возврата контактов, не более, мс | 40/20 |
| Номинальное напряжение питания катушки (Uh), В | 12 AC/DC+10/-15% |
| Частота питающей сети катушки, Гц | 50 |
| Напряжение отпускания | 0,7 Uh |
| Потребляемый ток, не более, мА | 30 |
| Номинальное напряжение изоляции, В | 400 AC |
| Напряжение пробоя контакт-катушка, кВ | 2.5 |
| Напряжение пробоя контакт-контакт, кВ | 1,0 |
| Механический ресурс, циклы | > 3х1000000 |
| Максимальная частота коммутации при номинальной нагрузке, цикл/час | 600 |
| Максимальная частота коммутации без нагрузки, цикл/час | 18 000 |
| Индикация | 1 светодиод |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы 2,5 мм² |
| Момент зажатия (затяжки), Нм | 0,4 |
| Степень защиты корпуса | IP20 |
| Тип корпуса | 1S |
| Масса, кг | 0,1 |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Монтаж | на DIN-рейке 35 мм |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |

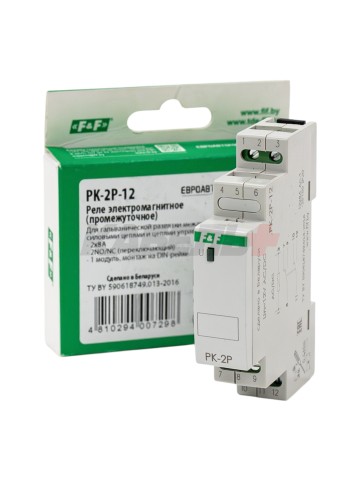

Комплект поставки:
Реле электромагнитное-1 шт;
Руководство по эксплуатации;
Упаковка.
Производители могут изменять внешний вид, характеристики и комплектацию товара без предварительного уведомления продавцов и потребителей. Пожалуйста, отнеситесь с пониманием к этому факту. Мы заранее приносим извинения за возможные неточности в описании и фотографиях товара. Будем признательны за ваши замечания — это поможет сделать наш каталог еще точнее!
