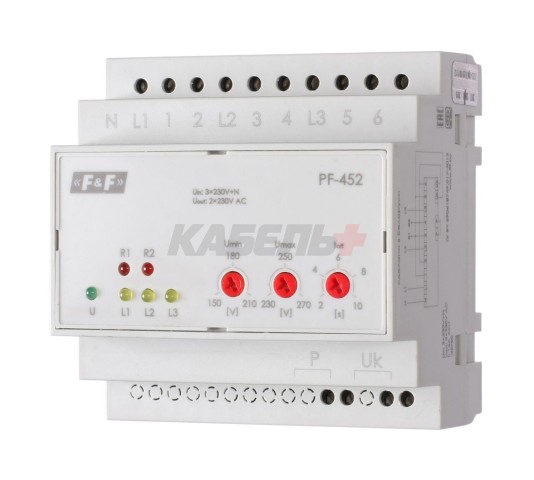

Переключатель фаз автоматический PF-452 осуществляет контроль напряжения в 3-х фазной сети питания и предназначен для подключения двух однофазных потребителей к раздельным рабочим фазам питания в случае аварийной ситуации или выходе напряжения в сети за установленные пределы.
Принцип работы
Переключатель фаз осуществляет контроль напряжения в 3-х фазной сети питания. При величине напряжения в установленных пределах, к выходу переключателя фаз раздельно по каждой фазе подключены две однофазные нагрузки Rн1 и Rн2. Отклонение напряжения в питающей фазе (превышение, понижение) приводит к переключению нагрузки к произвольной фазе, отвечающей требуемым параметрам, но без обратного подключения нагрузки в случае восстановления параметров фазы (без выбора приоритета фазы). Для обеспечения безопасной работы, защиты от «встречного» напряжения на клеммах Uk постоянно осуществляется контроль положения контактов силовых аппаратов.
Технические данные
| Напряжение питания, В/Гц | 3x230+N / 50 |
| Макс. допустимое фазное напряжение, В | 400 |
| Номинальный коммутируемый ток, А | 6х16 AС-1 / 250 В |
| Максимальный ток катушки контактора, А | 6х16 AС-15 / 250 В |
| Контакт | 6 NO/td> |
| Порог переключения (нижний/верхний), В | 150...210/240...270 |
| Задержка отключения по нижнему порогу /верхнему порогу, с* | 2...10/0,3 |
| Время переключения между фазами, с | 0,5...0,8 |
| Время задержки подключения при восстановлении фазы, с | 5 |
| Гистерезис, В | 5 |
| Потребляемая мощность, не более, Вт | 1,5 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | -25...+50 |
| Коммутационная износостойкость, циклов | >100000 |
| Подключение (винтовые зажимы) | 2,5 мм² |
| Габариты (ШхВхГ), мм | 87х90х65 |
| Масса, кг | 0,152 |
| Тип корпуса | 5S |
| Категория перенапряжения | III |
| Степень загрязнения среды | 2 |
| Монтаж | на DIN-рейке 35 мм |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
*ускоренное отключение от аварийной фазы при снижении напряжения менее 100 В и повышении более 300 В за время 0,05 с.br>
Комплект поставки:
Переключатель фаз-1 шт;
Руководство по эксплуатации;
Упаковка.
Характеристики
| Бренд |
F&F (PL) |
| Гарантия |
2 года |
| Количество полюсов |
3 |
| Тип устройства |
Переключатель фаз |
| Номинальный ток, А |
16 |
| Отключающая способность, кА |
Нет |
| Количество модулей |
6 |
| Разъем для подключения шины типа Fork |
Нет |
| Встроенная возможность опломбирования |
Нет |
| Максимальное сечение подключаемого провода, мм² |
2,5 |
| Характеристика срабатывания эл.магн. расцепителя |
Нет |
| Номинальный отключающий дифференциальный ток, mA |
Нет |
| В наличии |
Нет |
| Раздел |
3855 |
