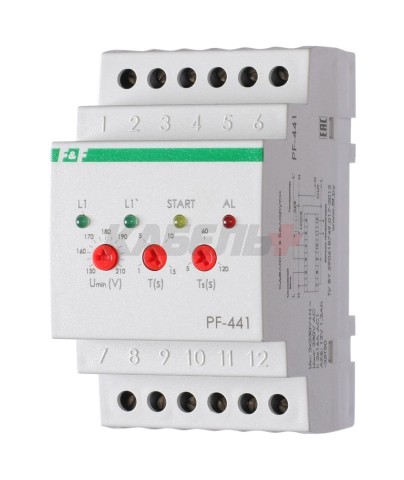

Переключатель фаз автоматический PF-441 предназначен для контроля напряжения в однофазной сети питания и оперативного восстановления подачи электроэнергии в аварийных ситуациях. Обеспечивает переключение потребителей на резервный источник питания при пропадании или выходе напряжения в сети за установленные пределы. В качестве резервного ввода может быть другая однофазная сеть или дизель-генераторная установка (далее – ДГУ).
Принцип работы
Если напряжение в установленных пределах нагрузка подключена к основному однофазному вводу. Отклонение напряжения основного ввода от заданных параметров (превышение, понижение) приводит к отключению нагрузки (через время задержки отключения).
Через 15 секунд (время задержки запуска генератора) замыкаются контакты запуска ДГУ (время запуска 5…120 секунд, регулируемое). После запуска генератора, реле анализирует параметры напряжения, поступающего от генератора, и через 10 секунд замыкаются контакты,
коммутирующие фазу питания от генератора к нагрузке. Для обеспечения безопасной работы, защиты от «встречного» напряжения постоянно осуществляется контроль положения контактов силовых аппаратов. При восстановлении параметров напряжения сети на основном вводе, через 10 секунд нагрузка подключится к сети питания от основного ввода. Генератор отключится по истечении времени, равному трехкратной величине времени запуска генератора.
Технические данные
| Тип контролируемых линий | 2-х проводная (2х230В+N) |
| Количество контролируемых вводов | 2 |
| Напряжение питания - от контролируемой сети | 230/50 |
| Напряжение питания - от генератора | 230/50 |
| Напряжение питания - от аккумуляторной батареи | 12 DC* |
| Максимальное напряжение заряда АКБ, В | 400/50 |
| Макс. ток контактов реле, А | 3х16 АС-1 / 250 В |
| Макс. ток катушки контактора, А | 3х3 АС-15 / 250 В |
| Контакты | 3NO |
| Порог напряжения нижний (регулируемый), В | 150...210 |
| Порог напряжения верхний (фиксированный), В | 270 |
| Гистерезис, В | 5 |
| Время отключения по нижнему порогу напряжения (регул.), с | 1...15 |
| Время отключения по верхнему порогу напряжения, с | 0,3** |
| Время переключения между вводами, с | 10 |
| Время задержки запуска генератора, с | 15 |
| Время запуска генератора, с | 5-120 |
| Задержка включения после снятия блокировки, с | 2 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | -25...+50 |
| Габариты (ШхВхГ), мм | 105х90х65 |
| Масса, кг | 0,33 |
| Категория перенапряжения | III |
| Степень загрязнения среды | 2 |
| Монтаж | на DIN-рейке 35 мм |
| Срок службы, лет | 10 |
| Гарантийный срок, лет | 2 |
* Рекомендуемый тип батареи – VRLA, напряжение 12 В, ёмкость 1,2...4,5 А/ч. 0,1 сек.
** При напряжении более 300 В происходит ускоренное отключение нагрузки за время не более 0,1 секунды.
Комплект поставки:
Переключатель фаз автоматический-1 шт;
Руководство по эксплуатации;
Упаковка.
Характеристики
| Бренд |
F&F (PL) |
| Гарантия |
2 года |
| Количество полюсов |
3 |
| Тип устройства |
Переключатель фаз |
| Номинальный ток, А |
16 |
| Отключающая способность, кА |
Нет |
| Количество модулей |
3 |
| Разъем для подключения шины типа Fork |
Нет |
| Встроенная возможность опломбирования |
Нет |
| Максимальное сечение подключаемого провода, мм² |
2,5 |
| Характеристика срабатывания эл.магн. расцепителя |
Нет |
| Номинальный отключающий дифференциальный ток, mA |
Нет |
| В наличии |
Нет |
| Раздел |
3855 |
