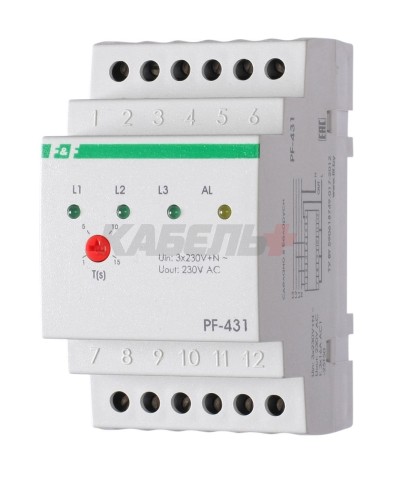

Переключатель фаз автоматический PF-431 предназначен для резервного питания однофазных потребителей от 3-х фазного ввода, выбора исправной фазы и питания нагрузки от нее.
Принцип работы
Переключатель фаз питается от 3-х фазной сети, и на выходе устройства будет присутствовать одна из фаз, параметры которой удовлетворяют требованиям, как только напряжение на ней выйдет за допустимые пределы – к выходу устройства будет подключена, иная исправная фаза (если таковая имеется).
Технические данные
Напряжение питания, В/Гц | 3x400/230+N / 50 |
Макс. допустимое фазное напряжения, В | 400 |
Максимальнай коммутируемый ток, А | 16 AС-1 / 250 В |
Максимальный ток катушки контактора, А | 3 AC-15 |
Индикация | 2 светодиода |
Порог переключения (нижний/верхний), В | 180/253 |
Задержка отключения по нижнему порогу (регулируемая)*, с | 1...15 |
Задержка отключения по верхнему порогу**, с | 0,3 |
Время переключения, с | 0,3 |
Время восстановления | 10 |
Гистерезис, В | 5 |
Потребляемая мощность, не более, Вт | 1,5 |
Коммутационная износостойкость, циклов | >100000 |
Время включения основного ввода при восстановлении напряжения (регулируемое), с/мин. | 1-250 |
Степень защиты | IP20 |
Диапазон рабочих температур, °С | -25...+50 |
Габариты (ШхВхГ), мм | 52х90х65 |
Масса, кг | 0,152 |
Категория перенапряжения | III |
Степень загрязнения среды | 2 |
Монтаж | на DIN-рейке 35 мм |
Момент затяжки винтового соединения, Нм | 0,5 |
Срок службы, лет | 10 |
Гарантийный срок, лет | 2 |
* в случаях понижения напряжения ниже 100 В реле отключается за время 0,3 с.
** в случаях превышения напряжения свыше 300 В реле отключается за время 0,1 с.
Комплект поставки:
Переключатель фаз-1 шт;
Руководство по эксплуатации;
Упаковка.
Характеристики
Бренд |
F&F (PL) |
Гарантия |
2 года |
Количество полюсов |
4 |
Тип устройства |
Переключатель фаз |
Номинальный ток, А |
16 |
Отключающая способность, кА |
Нет |
Количество модулей |
3 |
Разъем для подключения шины типа Fork |
Нет |
Встроенная возможность опломбирования |
Нет |
Максимальное сечение подключаемого провода, мм² |
2,5 |
Характеристика срабатывания эл.магн. расцепителя |
Нет |
Номинальный отключающий дифференциальный ток, mA |
Нет |
