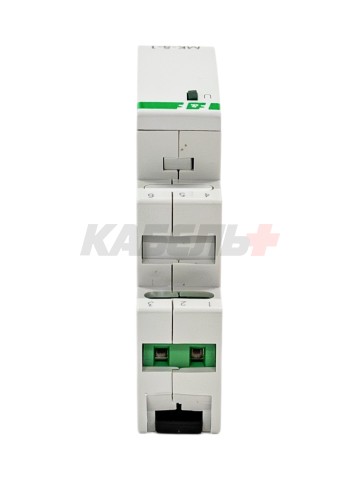

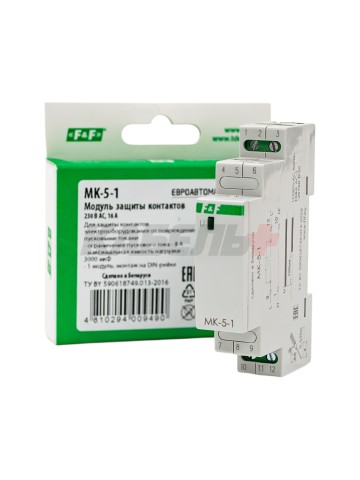

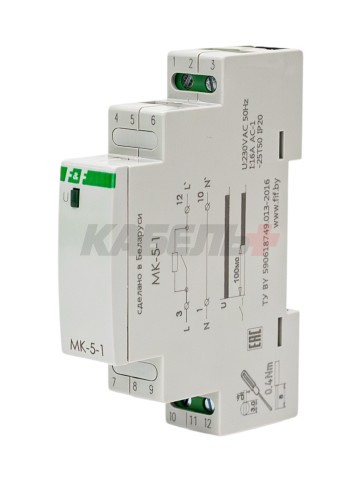

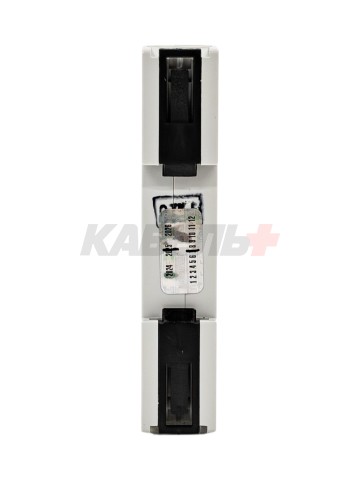

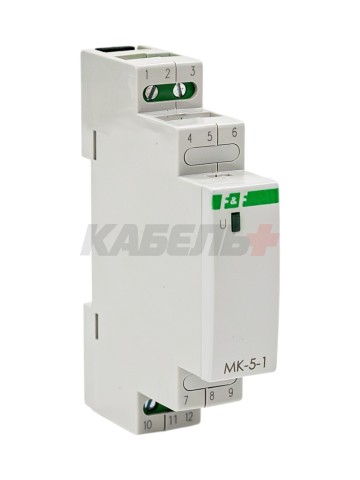

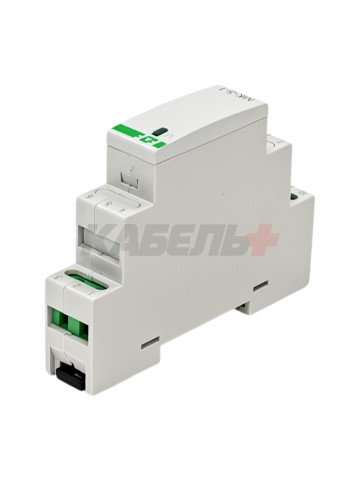

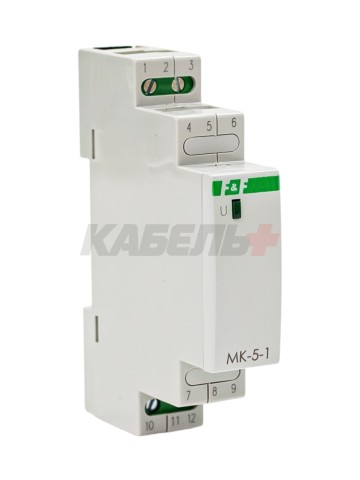

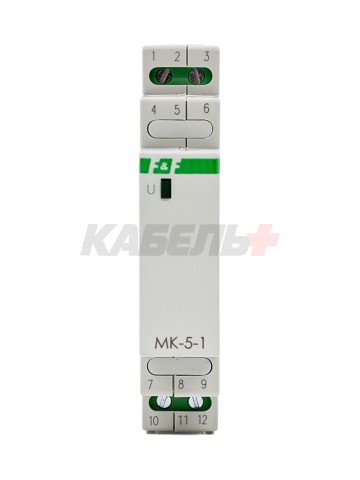

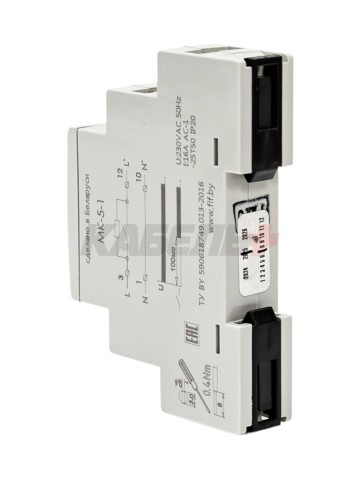

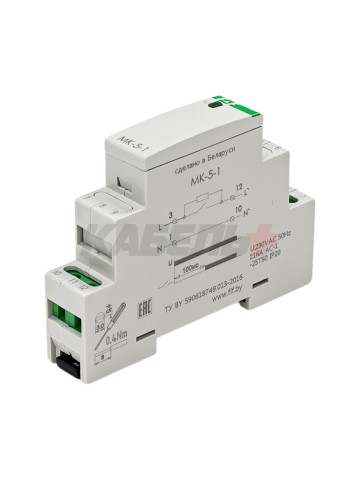

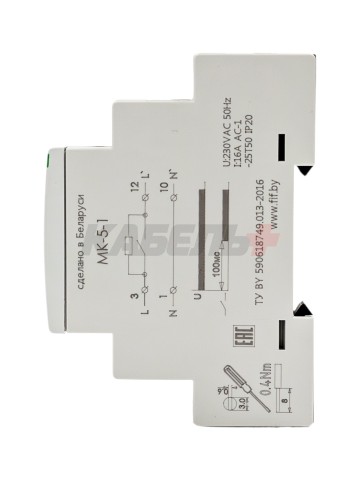

Модуль защиты контактов MK-5-1 предназначен для защиты контактов выключателей и реле от повреждения при подключении к цепи питания емкостных нагрузок, которые имеют значительные пусковые токи. К таким нагрузкам относятся: импульсные блоки питания, светодиодные лампы, драйверы для светодиодных лент или светодиодных модулей и т.п.
Использование модуля защиты контактов позволяет:
- увеличить срок службы электрооборудования;
- предотвратить ложные срабатывания автоматических выключателей.
При подаче напряжения на модуль контакты встроенного реле разомкнуты. Снижение пускового тока, проходящего через модуль защиты, осуществляется встроенным последовательно включенным резистором. Через фиксированное время (время задержки Тз) контакт реле замыкается и ток, исключая резистор, подается на нагрузку (R). В дальнейшем модуль защиты контактов на работу нагрузки влияния не оказывает.
Технические характеристики
| Номинальное напряжение питания, AC | 230 В |
| Частота питающей сети | 50 Гц |
| Потребляемый ток, не более | 30 мА |
| Максимальный коммутируемый ток | 16 AC-1 |
| Ограничение пускового тока | 8 А |
| Максимальное коммутируемое напряжение | 250 AC |
| Максимальная емкость нагрузки | 3000 мкФ |
| Длительность ограничения пускового тока (ТЗ) | 0,1 с |
| Потребляемая мощность | 1 Вт |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Подключение | винтовые зажимы 2,5 мм² |
| Момент затяжкивинтового соединения | 0,4 Нм |
| Степень защиты | IP20 |
| Тип корпуса | 1S |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Масса, г | 68 |
| Монтаж | на DIN-рейке 35 мм |
| Диапазон рабочих температур, °C | -25...+50 |
| Срок службы | 10 лет |
| Гарантийный срок | 2 года |
Производители могут изменять внешний вид, характеристики и комплектацию товара без предварительного уведомления продавцов и потребителей. Пожалуйста, отнеситесь с пониманием к этому факту. Мы заранее приносим извинения за возможные неточности в описании и фотографиях товара. Будем признательны за ваши замечания — это поможет сделать наш каталог еще точнее!
