Описание

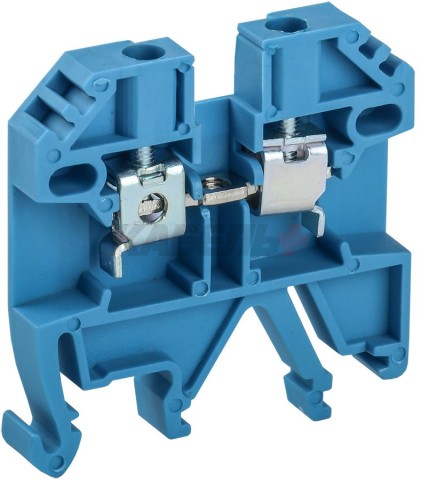

Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку. Цвет исполнений клемм: серый, синий, желтый, зеленый, красный, черный, оранжевый, желто-зеленый (PE).
Преимущества
- Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
- Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
- Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
- Испытание на превышение температуры (не более, чем 45°С).
- Испытание на кратковременно выдерживаемый ток 120А на 1мм2 в течение 1 секунды.
- Испытание падения напряжения (не более, чем 3,2мВ).
Технические характеристики
| Модель или исполнение |
Нулевая |
| Количество полюсов |
1 |
| Тип монтажа |
DIN-рейка (стандарт) 35 мм |
| Сечение многожильного гибкого провода, мм² |
1...2,5 |
| Цвет |
Синий/голубой |
| Номин раб напряжение, В |
800 |
| Тип электрич соединения 2 |
Винтовое соединение |
| Тип изделия/компонента |
Клемма КВИ |
| Степень загрязнения |
3 |
| Рабочая температура, °C |
-60...110 |
| Класс негорючести изоляц материала UL94 |
V0 |
| Материал корпуса |
Полиамид |
| Кол-во в комплекте, шт |
50 |
| Материал зажима |
Сталь |
| Номин напряжение изоляции Ui, В |
6000 |
| Место соединения |
Сбоку (поперечное) |
| Номин импульсное выдерживаемое напряжение, кВ |
6 |
| Степень защиты - IP без заглушки |
IP00 |
| Сечение одножильного жёсткого провода, мм² |
1...4 |
| Распространяет горение |
Нет |
| Номин ток In, А |
24 |
| Номинальная способность к присоединению, мм² |
1...2,5 |
| Количество зажимных клемм на 1 полюс |
2 |
| Макс поперечное сечение проводника, мм² |
2,5 |
| Требуется торцевая изолирующая пластина |
Да |
| Минимальное сечение, мм |
1.0 |
| Климатическое исполнение |
УХЛ3 |
| Номин раб напряжение переменного тока Ue, В |
≤ 800 |
| Тип электрич соединения 1 |
Винтовое соединение |
| Номин напряжение изоляции, В |
1000 |
| Длина, мм |
40,6 |
| Относительная влажность воздуха |
≥ 90 |
| Ширина или размер ячейки, мм |
6.2 |
| Ширина, мм |
6,2 |
| Материал изоляции корпуса |
Полиамид |
| Степень защиты - IP |
IP00 |
| Высота, мм |
41,6 |
| Ремонтопригодность |
Нет |
| Номин частота, Гц |
50 |
| Возможно использовать с функцией PEN |
Нет |
| Степень защиты - IP с уст заглушкой |
IP20 |
| Материал токоведущей части |
Латунь |
| Номин раб напряжение постоянного тока Ue, В |
≤ 800 |
Производители могут изменять внешний вид, характеристики и комплектацию товара без предварительного уведомления продавцов и потребителей. Пожалуйста, отнеситесь с пониманием к этому факту. Мы заранее приносим извинения за возможные неточности в описании и фотографиях товара. Будем признательны за ваши замечания — это поможет сделать наш каталог еще точнее!
