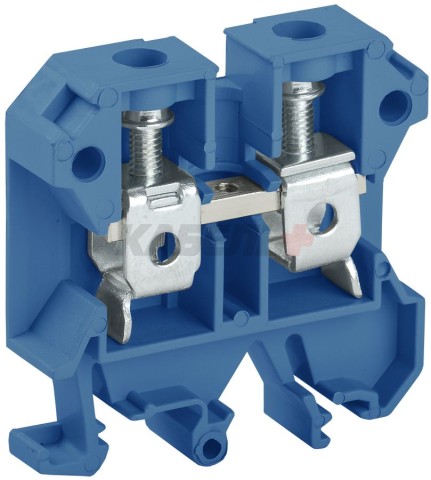

Винтовые клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов.
Применяются для крепления фазных, нулевых и защитных проводников. Устанавливаются на DIN-рейку.
Преимущества:
1. Изоляционный корпус выполнен из эластичного и ударопрочного пожаробезопасного полиамида PA6.6, соответствует классификации UL94 V0, обладает превосходной стойкостью к воздействию агрессивных сред и температуры.
2. Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки.
3. Широкий набор дополнительных принадлежностей: торцевые заглушки, маркировочные пластины, перемычки.
4. Испытание на превышение температуры (не более, чем 45°С).
5. Испытание на кратковременно выдерживаемый ток 120А на 1мм² в течение 1 секунды.
6. Испытание падения напряжения (не более, чем 3,2мВ).
Технические характеристики
| Сечение одножильного жёсткого провода | 6...25 мм² |
| Сечение многожильного гибкого провода | 6..16 мм² |
| Номинальный ток In | 85 А |
| Номинальное рабочее напряжение | 800 В |
| Тип электрич соединения | винтовое соединение |
| Тип электрич соединения 2 | винтовое соединение |
| Место соединения | сбоку (поперечное) |
| Количество полюсов | 1 |
| Количество зажимных клемм на 1 полюс | 2 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Рабочая температура | -60...+110 °C |
| Класс негорючести изоляц материала UL94 | V0 |
| Ширина или размер ячейки | 12,0 мм |
| Длина | 51,7 мм |
| Цвет | синий/голубой |
| Номин раб напряжение переменного тока Ue | ≤ 800 В |
| Номин раб напряжение постоянного тока Ue | ≤ 800 В |
| Номин частота | 50 Гц |
| Номин напряжение изоляции Ui | 6000 В |
| Макс поперечное сечение проводника | 16 мм² |
| Материал зажима | сталь |
| Материал корпуса | полиамид |
| Климатическое исполнение | УХЛ3 |
| Степень защиты - IP | IP00 |
| Ширина | 12,0 мм |
| Высота | 50,5 мм |
| Номинальная способность к присоединению | 6...16 мм² |
| Модель или исполнение | нулевая |
| Минимальное сечение | 6.0 мм |
| Материал токоведущей части | латунь |
| Номин напряжение изоляции | 1000 В |
| Степень защиты - IP с уст заглушкой | IP20 |
| Степень защиты - IP без заглушки | IP00 |
| Относительная влажность воздуха | ≥ 90 |
| Степень загрязнения | 3 |
| Ремонтопригодность | нет |
| Номин импульсное выдерживаемое напряжение | 6 кВ |
| Срок службы, лет | 15 |
| Гарантийный срок, лет | 5 |
