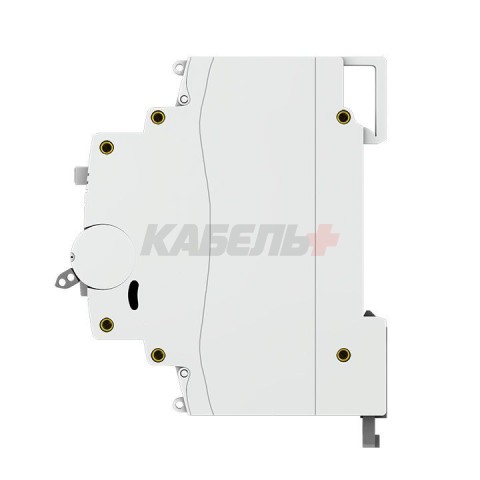

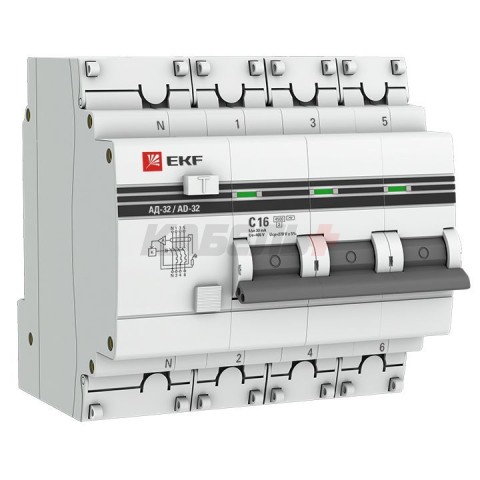

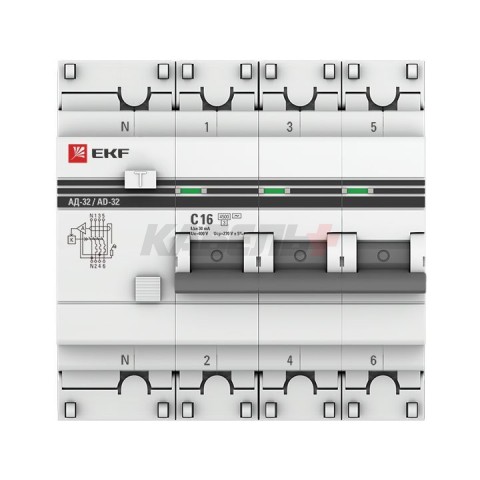

Выключатель автоматический дифференциального тока (дифавтомат) АД‑32 EKF PROxima применяется в электрических цепях переменного тока номинального напряжения 230В/400В и частотой 50 Гц бытового и промышленного назначения.
Предназначен для:
• защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки;
• защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ;
• предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
• автоматического отключения участка электрической сети при перегрузках и токах короткого замыкания.
АД‑32S (селективный) специально предназначен для выдержки заранее установленного значения предельного времени неотключения, при протекании дифференциального тока.
АД‑32 (тип А) -АВДТ, срабатывание которого происходит как от синусоидального переменного, так и пульсирующего постоянного дифференциального тока (как при медленном возрастании, так и при внезапном появлении).
Технические характеристики
| Бренд | EKF |
| Количество полюсов | 3P+N |
| Номинальное напряжение Ue, В | 400 |
| Номинальный ток нагрузки In, А | 16 |
| Номинальный отключающий дифференциальный ток (уставка) IΔn, мА | 30 |
| Частота, Гц | 50 |
| Номинальная отключающая способность, Icn, А | 4500 |
| Характеристика токов мгновенного расцепления | C |
| Функциональное исполнение | AC |
| Номинальный не отключающий дифференциальный ток I∆no, мА | 0,5I∆n |
| Время отключения (срабатывания) при I∆n, не более сек | 0.05 |
| Защита от повышенного напряжения | 270 ± 5 |
| Способ контроля | функционально зависящие от напряжения сети (электронные) |
| Способ установки | стационарные на DIN-рейку |
| Минимальное сечение присоединяемых кабелей, не менее, мм² | 1 мм² |
| Максимальное сечение присоединяемых кабелей, не менее, мм² | 25 мм² |
| Механическая износостойкость, циклов | 20 000 |
| В том числе коммутационная износостойкость: электрических циклов, не менее | 4000 |
| Степень зашиты | IP20 |
| Климатическое исполнение | УХЛ 4.1 |
| Рабочая температура | от - 25 до + 50°С |
| Усилие затяжки зажимных винтов, не более, Нм | 2,5 |
| Функциональное исполнение | Мгновенный (без выдержки времени) / Селективный (с выдержкой времени) |
| Срок службы | 10 лет |
| Гарантийный срок | 7 лет |
Характеристики
| Бренд |
EKF |
| Гарантия |
7 лет |
| Количество полюсов |
4 |
| Тип устройства |
Дифферинциальный автомат |
| Номинальный ток, А |
16 |
| Отключающая способность, кА |
4.5 |
| Количество модулей |
4,5 |
| Разъем для подключения шины типа Fork |
Да |
| Встроенная возможность опломбирования |
Да |
| Максимальное сечение подключаемого провода, мм² |
25 |
| Характеристика срабатывания эл.магн. расцепителя |
C |
| Номинальный отключающий дифференциальный ток, mA |
30 |
| Подключение питания снизу |
Нет |
| В наличии |
Да |
| Раздел |
3855 |
